带F型柱端的扩口式端直通管接头和接头体尺寸(摘自GB/T 5625—2008)

带F型柱端的扩口式端直通管接头和接头体尺寸(摘自GB/T 5625—2008)　　　　　　　　　　　 mm

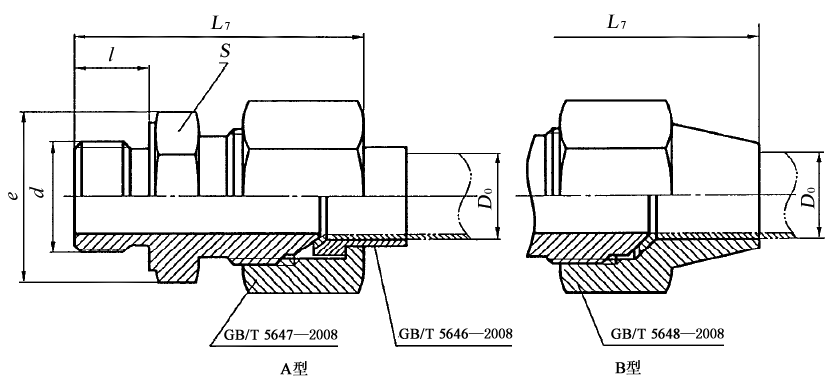

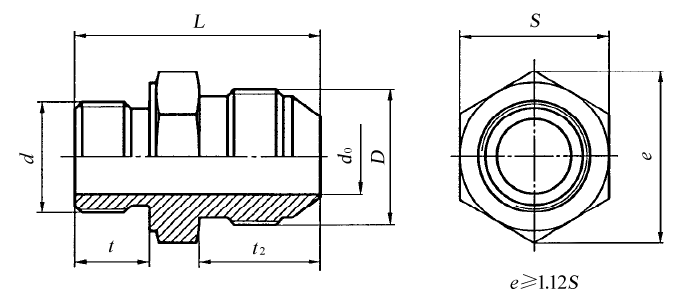

带F型柱端的扩口式端直通管接头带F型柱端的扩口式端直通接头体
管子外径 D₀	d₀	d	D	L₇≈		l	l₂	L	S
管子外径 D₀	d₀	d	D	A型	B型	l	l₂	L	S
4	3	M10×l	M10×1	32	36.5	8.5	12.5	27	14
5	3.5		M10×1	32	36.5		12.5	27
6	4		M12×1.5	36	40.5		16	30.5
8	6	M12×1.5	M14×1.5	43	51	11	18	36	17
10	8	M14×1.5	M16×1.5	44	53	11	19	37	19
12	10	M16×1.5	M18×1.5	45	56.5	11.5	19	38.5	22
14	12	M18×1.5	M22×1.5	46	61.5	12.5	19.5	40	24
16	14	M22×1.5	M24×1.5	48	64	13	20	42	30
18	15	M22×1.5	M27×1.5	48	68	13	20.5	42.5	30
20	17	M27×2	M30×2	58.5	—	16	26	52	34
22	19	M27×2	M33×2	59.5	—	16		52	34
25	22	M33×2	M36×2	62	—	16		54	41
28	24	M33×2	M39×2	64.5	—	16	27.5	56.5	41
32	27	M42×2	M42×2	67	—	16	28.5	58.5	50
34	30	M42×2	M45×2	67.5	—	16	28.5	58.5	50
