工业用橡胶板(GB/T 5574—2008)

项  目

规      格

厚度

/mm

公称尺寸

0.5、1.0、

1.5

2.0，2.5、

3.0

4.0

5.0、6.0

8.0

10

12

14

16、18、

20、22

25、30、

40、50

偏差

±0.2

±0.3

±0.4

±0.5

±0.8

±1.0

±1.2

±1.4

±1.5

±2.0

宽度

/mm

公称尺寸

500~2000

偏差

±20

性    能  (由天然橡胶或合成橡胶为主体材料制成的橡胶板)

耐油性能

(100℃，3号标准油中浸泡72h)

A类

不耐油

B类

中等耐油，体积变化率(ΔV)为+40%~+90%

C类

耐油，体积变化率(ΔV)为-5%~+40%

拉伸强度/MPa

1型≥3；2型≥4；3型≥5；4型≥7；5型≥10；6型≥14；7型≥17

扯断伸长率/%

1级≥100；2级≥150；3级≥200；4级≥250；5级≥300；6级≥350；7级≥400；8级≥500；9级≥600

国际公称橡胶硬度或邵尔A硬度

硬度偏差：

H3：30；H4：40；H5：50；H6：60；H7：70；H8：80；H9：90

热空气老化性能(A_r)

A_r1：70℃×72h，老化后拉伸强度降低率≤30%，扯断伸长率降低率≤40%

A_r2：100℃×72h，老化后拉伸强度降低率≤20%，扯断伸长率降低率≤50%

B类和C类胶板必须符合A_r2要求。标记中不专门标注

附

加

性

能

耐热性能

H_r

试验条件：

H_r1：(100±1)℃×96 h；H_r2：(125±2)℃×96 h；

H_r3：(150±2)℃×168 h；H_r4：(180±2)℃×168 h

耐低温性能

T_b

试验温度：

T_b1：-20℃；

T_b2：-40℃

抗撕裂性能

T_a

—

压缩永久变形

C_S

试验条件：

(70±1)℃×24h；(100±1)℃×72h；(150±2)℃×72h

耐臭氧老化

O_r

试验条件：

拉伸：20%

臭氧浓度：(50±5)×10^-8、(200±20)×10^-8

温度：( 40±2)℃

时间：72h、96h、168h

阻燃性能

FR

—

注：1．胶板长度及偏差、表面花纹及颜色由供需双方商定。

2．标记示例：

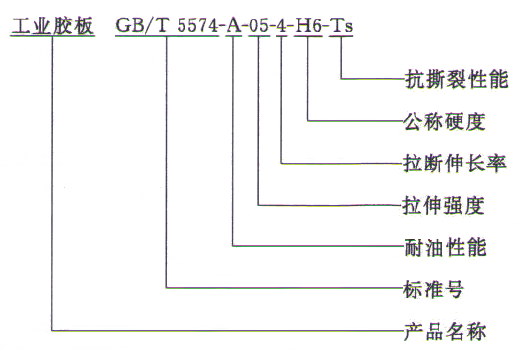

拉伸强度为5MPa，扯断伸长率为400%，公称硬度为60 IRHD，抗撕裂的不耐油橡胶板，标记为：

3．胶板表面不允许有裂纹、穿孔。
