卡套式管接头用锥密封焊接接管尺寸(摘自GB/T 3758—2008)

卡套式管接头用锥密封焊接接管尺寸(摘自GB/T 3758—2008)　　　　　　　　　　　　　　　　mm

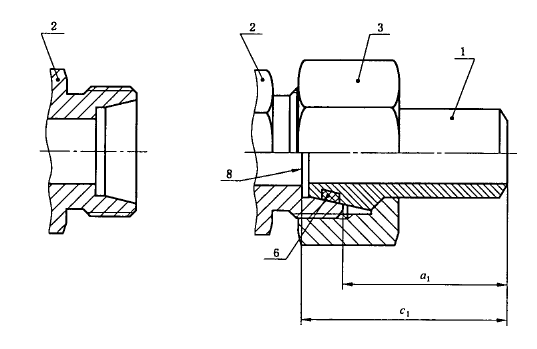

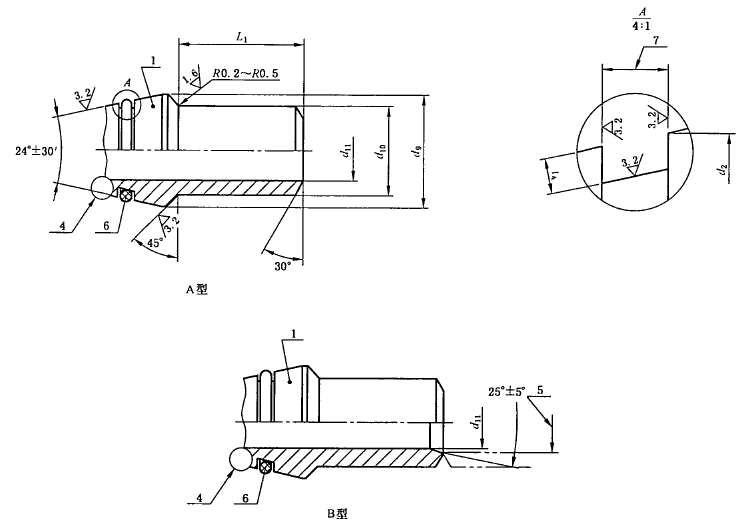

1—— 焊接锥头，与接头体和螺母一起使用；　　　　　5—— 连接管内径； 2—— 接头体；　　　　　　　　　　　　　　　　　　6—— O形圈； 3—— 螺母；　　　　　　　　　　　　　　　　　　　7—— O形圈槽宽，由制造商决定； 4—— 锥端，由制造商决定；　　　　　　　　　　　　8—— 管止肩。标记示例接头系列为L，与外径为10 mm的管子配套使用，表面氧化处理的钢制卡套式管接头用锥密封焊接接管标记为：接管 GB/T 3758 L10·O
系列	最大工作压力 /MPa	管子外径 D₀	d₁₀ ±0.1	d₁₁^a +0.20 -0.05	d₉		d₂ max	L₁ ±0.2	c_l ±1	a_l ±1	t₄ ±0.1
系列	最大工作压力 /MPa	管子外径 D₀	d₁₀ ±0.1	d₁₁^a +0.20 -0.05	min	max	d₂ max	L₁ ±0.2	c_l ±1	a_l ±1	t₄ ±0.1
L	25	6	6	3	9	10	7.8	19	32	25	1.1
		8	8	5	11	12	9.8	19	32	25	1.1
		10	10	7	13	14	12	20	33	26	1.1
		12	12	8	15	16	14	20	33	26	1.1
		(14)	14	10	17	18	16	22	35	28	1.1
		15	15	10	18	20	17	22	35	28	1.5
		(16)	16	11	19	22	18	23	36.5	29	1.5
	16	18	18	13	21	24	20	23	37	29.5	1.5
	16	22	22	17	25	27	24	24.5	39.5	32	1.5
	10	28	28	23	31	33	30	27.5	42.5	35	1.5
		35	35	29	40	42	37.7	30.5	49.5	39	1.9
		42	42	36	47	49	44.7	30.5	50	39	1.9
S	63	6	6	2.5	9	12	7.8	19	32	25	1.1
		8	8	4	11	14	9.8	19	32	25	1.1
		10	10	5	14	16	12	20	33.5	26	1.1
		12	12	6	16	18	14	20	33.5	26	1.1
		(14)	14	7	18	20	16	22	35.5	28	1.1
	40	16	16	10	20	22	18	26	40.5	32	1.5
		20	20	12	24	27	22.6	28.5	47	36.5	1.8
		25	25	16	29	33	27.6	33.5	53.5	41.5	1.8
	25	30	30	22	35	39	32.7	35.5	57.5	44	1.8
	25	38	38	28	43	49	40.7	39.5	64.5	48.5	1.8
注：尽可能不采用括号内的规格。 a A型焊接接管允许的最大内径。当内径大于d₁₁+0.5 mm时，推荐使用B型焊接接管。
