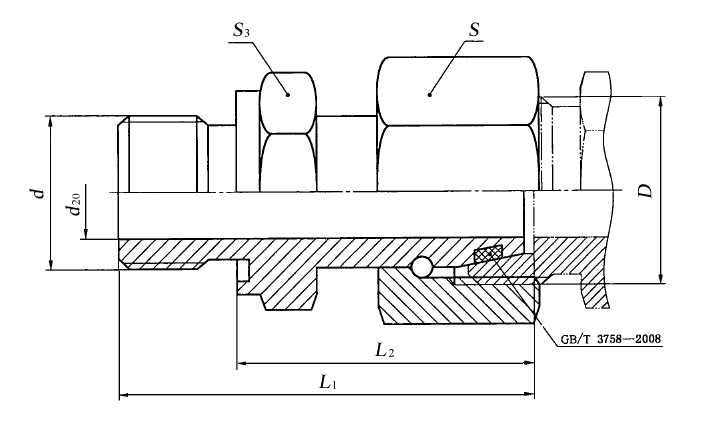

带E型柱端的卡套式锥密封组合直通管接头尺寸(摘自GB/T 3756—2008)

带E型柱端的卡套式锥密封组合直通管接头尺寸(摘自GB/T 3756—2008)　　　　　　　　　 mm

系列	最大工作压力 /MPa	管子外径 D₀	D	d	d₂₀ min	L₁ ±0.5	L₂ 参考	S	S₃
L	25	6	M12×1.5	M10×1	2.5	32.5	24.5	14	14
		8	M14×1.5	M12×1.5	4	38.5	26.5	17	17
		10	M16×1.5	M14×1.5	6	39.5	27.5	19	19
		12	M18×1.5	M16×1.5	8	42.5	30.5	22	22
		(14)	M20×1.5	M18×1.5	9	43	31	24	24
		15	M22×1.5	M18×1.5	10	43.5	31.5	27	24
		(16)	M24×1.5	M20×1.5	11	43.5	31.5	30	27
	16	18	M26×1.5	M22×1.5	13	45.5	31.5	32	27
	16	22	M30×2	M26×1.5	17	48.5	32.5	36	32
	10	28	M36×2	M33×2	22	53	35	41^a	41
		35	M45×2	M42×2	28	62.5	42.5	50	50
		42	M52×2	M48×2	34	68.5	46.5	60	55
S	63	6	M14×1.5	M12×1.5	2.5	39	27	17	17
		8	M16×1.5	M14×1.5	4	41.5	29.5	19	19
		10	M18×1.5	M16×1.5	6	44	32	22	22
		12	M20×1.5	M18×1.5	8	46	34	24	24
		(14)	M22×1.5	M20×1.5	9	50	36	27	27
	40	16	M24×1.5	M22×1.5	11	51	37	30	27
		20	M30×2	M27×2	14	59	43	36	32
		25	M36×2	M33×2	18	66	48	46	41
	25	30	M42×2	M42×2	23	71	51	50	50
	25	38	M52×2	M48×2	30	82	60	60	55
注：尽可能不采用括号内的规格。 a可为46 mm。
