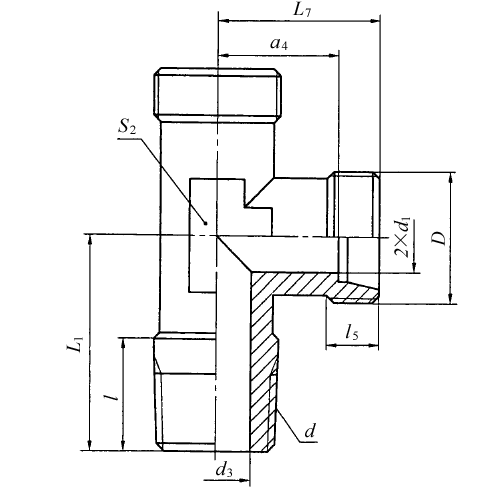

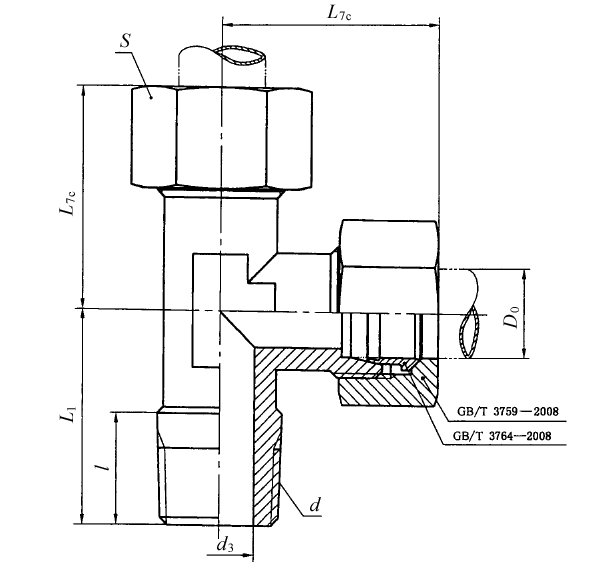

卡套式锥螺纹弯通三通管接头和接头体尺寸(摘自GB/T3744—2008)

卡套式锥螺纹弯通三通管接头和接头体尺寸(摘自GB/T 3744—2008)　　　　　　　　　　　　　　　mm
标记示例接头系列为L，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制卡套式锥螺纹弯通三通管接头标记为：管接头 GB/T 3744 L10/R1/4 接头系列为L，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制卡套式锥螺纹弯通三通接头体标记为：接头体 GB/T 3744 L10/R1/4
系列	最大工作压力 /MPa	管子外径 D₀	D	d		d_l 参考	d₃	L₁	L₇ ±0.3	L_7c ≈	l	l₅ min	a₄ 参考	S	S₂
系列	最大工作压力 /MPa	管子外径 D₀	D	d		d_l 参考	d₃	L₁	L₇ ±0.3	L_7c ≈	l	l₅ min	a₄ 参考	S	锻制 min	机械加工 max
LL	10	4	M8×1	R1/8	NPT1/8	3	3	15.5	15	21	8.5	6	11	10	9	6
		5	M10×1	R1/8	NPT1/8	3.5	3	15.5	15	21	8.5	6	9.5	12	9	6
		6	M10×1	R1/8	NPT1/8	4.5	4	15.5	15	21	8.5	6	9.5	12	9	6
		8	M12×1	R1/8	NPT1/8	6	4.5	16.5	17	23	8.5	7	11.5	14	12	7
L	25	6	M12×1.5	R1/8	NPT1/8	4	4	17.5	19	27	8.5	7	12	14	12	7
		8	M14×1.5	R1/4	NPT1/4	6	6	23.5	21	29	12.5	7	14	17	12	7
		10	M16×1.5	R1/4	NPT1/4	8	6	23.5	22	30	12.5	8	15	19	14	8
		12	M18×1.5	R3/8	NPT3/8	10	9	26	24	32	13	8	17	22	17	8
		(14)	M20×1.5	R1/2	NPT1/2	11	11	31	25	33	17	8	18	24	19	8
		15	M22×1.5	R1/2	NPT1/2	12	11	33	28	36	17	9	21	27	19	9
		(16)	M24×1.5	R1/2	NPT1/2	14	12	35	30	39	17	9	22.5	30	22	9
	16	18	M26×1.5	R1/2	NPT1/2	15	14	36	31	40	17	9	23.5	32	24	9
	16	22	M30×2	R3/4	NPT3/4	19	18	39	35	44	18	10	27.5	36	27	10
	10	28	M36×2	R1	NPT1	24	23	45.5	38	47	21.5	10	30.5	41	36	10
		35	M45×2	R1¼	NPT1¼	30	30	53	45	56	24	12	34.5	50	41	12
		42	M52×2	R1½	NPT1½	36	36	59	51	63	24	12	40	60	50	12
S	40	6	M14×1.5	R1/4	NPT1/4	4	4	23.5	23	31	12.5	9	16	17	12	9
		8	M16×1.5	R1/4	NPT1/4	5	5	24.5	24	32	12.5	9	17	19	14	9
		10	M18×1.5	R3/8	NPT3/8	7	7	26	25	34	13	9	17.5	22	17	9
		12	M20×1.5	R3/8	NPT3/8	8	8	27	26	35	13	9	18.5	24	17	9
		(14)	M22×1.5	R1/2	NPT1/2	9	10	33	29	38	17	10	21.5	27	22	10
		16	M24×1.5	R1/2	NPT1/2	12	12	36	33	43	17	11	24.5	30	24	11
		20	M30×2	R3/4	NPT3/4	16	15	39	37	48	18	12	26.5	36	27	12
	25	25	M36×2	R1	NPT1	20	20	48.5	45	57	21.5	14	33	46	36	14
	16	30	M42×2	R1¼	NPT1¼	25	25	53	49	62	24	16	35.5	50	41	—
	16	38	M52×2	R1½	NPT1½	32	32	59	57	72	24	18	41	60	50	—
注：尽可能不采用括号内的规格。
