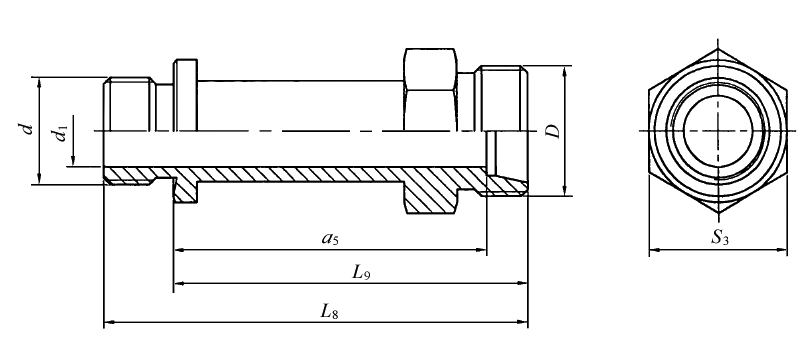

带B型柱端的卡套式端直通长管接头和接头体尺寸(摘自GB/T3735—2008)

带B型柱端的卡套式端直通长管接头和接头体尺寸(摘自GB/T 3735—2008)　　　　　　　　　　 mm
标记示例：接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式端直通长管接头标记为：管接头 GB/T 3735 L10 接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式端直通长管接头体标记为：接头体 GB/T 3735 L10
系列	最大工作压力 /MPa	管子外径 D₀	D	d	d_l 参考	L₂	L₉ 参考	L₈ ±0.3	L_8c ±0.3	b	S	S₃	a₅ 参考
LL	10	4	M8×1	M8×1	3	22	37	45	51	3	10	12	33
		5	M10×l	M8×1	3	23	38	46	52		12	12	32.5
		6	M10×1	M10×1	4	25	40	48	54		12	14	34.5
		8	M12×1	M10×1	4.5	27	43	51	57		14	14	37.5
L	25	6	M12×1.5	M10×1	4	25	42	50	58		14	14	35
		8	M14×1.5	M12×1.5	6	27	46	58	66	4	17	17	39
		10	M16×1.5	M14×1.5	7	29	49	61	69		19	19	42
		12	M18×1.5	M16×1.5	9	30	51.5	63.5	71.5		22	22	44.5
		(14)	M20×1.5	M18×1.5	10	31	52	64	72		24	24	45
		15	M22×1.5	M18×1.5	11	32	54	66	74		27	24	47
		(16)	M24×1.5	M20×1.5	12	32	54.5	68.5	77.5		30	27	47
	16	18	M26×1.5	M22×1.5	14	33	56	70	79		32	27	48.5
	16	22	M30×2	M26×1.5	18	38	64	80	89	5	36	32	56.5
	10	28	M36×2	M33×2	23	41	68	86	95		41	41	60.5
		35	M45×2	M42×2	30	45	75	95	106		50	50	64.5
		42	M52×2	M48×2	36	46	78	100	112		60	55	67
S	40	6	M14×1.5	M12×1.5	4	29	51	63	71	4	17	17	44
		8	M16×1.5	M14×1.5	5	31	55	67	75		19	19	48
		10	M18×1.5	M16×1.5	7	32	56.5	68.5	77.5		22	22	49
		12	M20×1.5	M18×1.5	8	33	59	71	80		24	24	51.5
		(14)	M22×1.5	M20×1.5	9	33	60	74	83		27	27	52.5
		16	M24×1.5	M22×1.5	12	36	64	78	88		30	27	55.5
		20	M30×2	M27×2	15	37	70	86	97	5	36	32	59.5
	25	25	M36×2	M33×2	20	44	81	99	111		46	4l	69
	16	30	M42×2	M42×2	25	45	84	104	117		50	50	70.5
	16	38	M52×2	M48×2	32	46	90	112	127		60	55	74
注：尽可能不采用括号内的规格。
