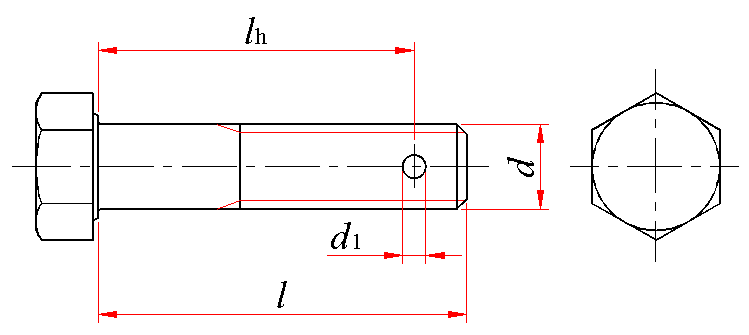

六角头螺杆带孔螺栓 A和B级(GB/T 31.1—2013)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

其余的型式与尺寸按GB/T 5782—2000规定
标记示例：螺纹规格d＝M12、公称长度l＝80mm、性能等级为8.8级、表面氧化、A级的六角头螺杆带孔螺栓的标记：螺栓 GB/T 31.1 M12×80
螺纹规格 d		M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	M36	M42	M48
d₁	max	1.85	2.25	2.75	3.5	3.5	4.3	4.3	4.3	5.3	5.3	5.3	6.66	6.66	8.36	8.36
d₁	min	1.6	2	2.5	3.2	3.2	4	4	4	5	5	5	6.3	6.3	8	8
l的范围		30～ 60	35～ 80	40～ 90	45～ 120	50～ 140	55～ 160	60～ 180	65～ 200	70～ 220	80～ 240	90～ 300	90～ 300	110～ 300	130～ 300	140～ 300
l-l_h		3	4	4	5	5	6	6	6	7	7	8	9	10	12	12
l的系列		30，35，40，45，50，(55)，60，(65)，70，80，90，100，110，120，130，140，150，160，180，200，220，240，260，280，300
技术条件		按GB/T 5782—2000及GB/T 5278—1985规定
注：1．尽可能不采用括号内的规格。 2．l_h的公差按＋IT14。
