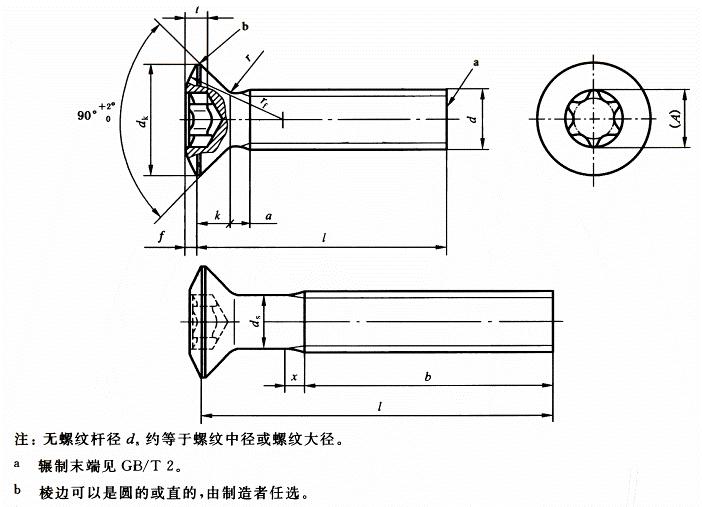

内六角花形半沉头螺钉(GB/T 2674—2017)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：

螺纹规格d＝M6、公称长度l＝25mm、性能等级为4.8级、不经表面处理的A级内六角花形半沉头螺钉的标记：

螺钉  GB/T 2674  M6×25

螺 纹 规 格 d

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M9

P

0.4

0.45

0.5

0.6

0.7

0.8

1.0

1.25

1.5

a　　　　　　max

0.8

0.9

1

1.2

1.4

1.6

2

2.5

3

b　　　　　　min

25

25

25

38

38

38

38

38

38

d_k

理论　　　　　max

4.4

5.5

6.3

8.2

9.4

10.4

12.6

17.3

20.0

实际

公称＝ max

3.8

4.7

5.5

7.30

8.40

9.30

11.30

15.80

18.30

min

3.5

4.4

5.2

6.94

8.04

8.94

10.87

15.37

17.78

f　　　　　　　　≈

0.5

0.6

0.7

0.8

1

1.2

1.4

2

2.3

k　　　　　　　　公称＝ max

1.2

1.5

1.62

2.35

2.7

2.7

3.3

4.65

5

r　　　　　　　　max

0.5

0.6

0.8

0.9

1.0

1.3

1.5

2.0

2.5

r₁　　　　　　　　≈

4

5

6

8.5

9.5

9.5

12

16.5

19.5

x　　　　　　　　max

1.0

1.1

1.25

1.5

1.75

2.0

2.5

3.2

3.8

内六角花形

槽号No.

6

8

10

15

20

25

30

45

50

A　 参考

1.42

2.4

2.8

3.35

3.95

4.5

5.6

7.95

8.95

t

max

0.44

1.04

1.15

1.53

1.80

2.03

2.42

3.31

3.81

min

0.63

0.91

0.88

1.27

1.42

1.65

2.02

2.92

3.42

l的商品规格范围

3～20

3～25

4～30

5～35

5～40

6～50

8～60

10～60

12～60

全螺纹的l范围

3～30

3～30

3～30

3～45

3～45

3～45

3～45

3～45

3～45

l 公称长度系列

3，4，5，6，8，10，12，(14)，16，20，25，30，35，40，45，50，(55)，60

注：尽可能不采用括号内的规格。

技术条件和引用标准

材　　 料

钢

不 锈 钢

有色金属

通用技术条件

GB/16938

螺　 纹

公　 差

6g

标　 准

GB/T193、GB/T9145

机械性能

等　 级

4.8

A2-70、A3-70

CU2、CU3

标　 准

GB/T3098.1

GB/T3098.6

GB/T3098.10

公　 差

产品等级

A

标　 准

GB/T3103.1

内 六 角 花 形

GB/T6188

表 面 缺 陷

GB/T5779.1

—

表 面 处 理

不经表面处理；

电镀，技术要求按GB/T5267.1；非电解锌片涂层，技术要求按GB/T5267.2

简单处理

简单处理；

电镀，技术要求按GB/T5267.1

如需其他表面处理，应由供需双方协议

验 收 及 包 装

GB/T90.1、GB/T90.2

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M2

M2.5

M3

M3.5

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量 ≈

3

0.119

0.212

4

0.138

0.242

0.351

5

0.156

0.272

0.395

0.669

0.99

6

0.175

0.302

0.439

0.729

1.07

1.49

8

0.212

0.362

0.527

0.849

1.23

1.73

2.79

10

0.249

0.422

0.615

0.969

1.39

1.97

3.14

6.89

12

0.287

0.482

0.703

1.09

1.54

2.21

3.49

7.53

11.4

14

0.325

0.543

0.791

1.21

1.70

2.45

3.84

8.17

12.5

16

0.362

0.603

0.879

1.33

1.85

2.69

4.19

8.81

13.5

20

0.436

0.723

1.06

1.57

2.17

3.17

4.89

10.1

15.5

25

0.874

1.28

1.87

2.56

3.77

5.77

11.7

18.0

30

1.50

2.17

2.95

4.37

6.64

13.3

20.6

35

2.47

3.34

4.97

7.52

14.9

23.1

40

3.73

5.57

8.39

16.5

25.6

45

6.16

9.27

18.1

28.1

50

6.76

10.1

19.7

30.7

55

11.0

21.3

33.2

60

11.9

22.9

35.7
