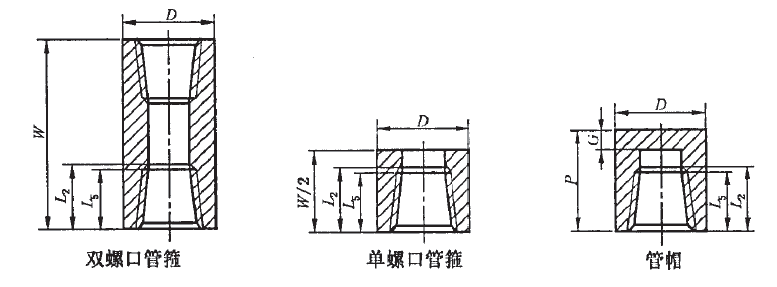

螺纹管件——双螺口管箍、单螺口管箍和管帽尺寸(GB/T 14383—2008) mm |
||||||||||
|
|
||||||||||
|
公称尺寸 DN |
螺纹尺寸 代号 NPT |
端面至端面 W |
端面至端面 P |
外 径 D① |
顶部壁厚 Cmin |
完整螺 纹长度 L5min |
有效螺 纹长度 L2min |
|||
|
3000和6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
||||
|
6 |
1/8 |
32 |
19 |
— |
16 |
22 |
4.8 |
— |
6.4 |
6.7 |
|
8 |
1/4 |
35 |
25 |
27 |
19 |
25 |
4.8 |
6.4 |
8.1 |
10.2 |
|
10 |
3/8 |
38 |
25 |
27 |
22 |
32 |
4.8 |
6.4 |
9.1 |
10.4 |
|
15 |
1/2 |
48 |
32 |
33 |
28 |
38 |
6.4 |
7.9 |
10.9 |
13.6 |
|
20 |
3/4 |
51 |
37 |
38 |
35 |
44 |
6.4 |
7.9 |
12.7 |
13.9 |
|
25 |
1 |
60 |
41 |
43 |
44 |
57 |
9.7 |
11.2 |
14.7 |
17.3 |
|
32 |
11/4 |
67 |
44 |
46 |
57 |
64 |
9.7 |
11.2 |
17.0 |
18.0 |
|
40 |
11/2 |
79 |
44 |
48 |
64 |
76 |
11.2 |
12.7 |
17.8 |
18.4 |
|
50 |
2 |
86 |
48 |
51 |
76 |
92 |
12.7 |
15.7 |
19.0 |
19.2 |
|
65 |
21/2 |
92 |
60 |
64 |
92 |
108 |
15.7 |
19.0 |
23.6 |
28.9 |
|
80 |
3 |
108 |
65 |
68 |
108 |
127 |
19.0 |
22.4 |
25.9 |
30.5 |
|
100 |
4 |
121 |
68 |
75 |
140 |
159 |
22.4 |
28.4 |
27.7 |
33.0 |
|
注：1．螺纹端部以外的最小壁厚应符合表螺纹管件——45°弯头、90°弯头、三通和四通尺寸中相应公称尺寸和级别的规定。 2．2000级别的双螺口管箍、单螺口管箍和管帽不包括在本标准中。 ① 当DN65(NPS 2½)的管件配管选用Ⅱ系列的管子时，管件的端部外径应大于表中规定尺寸，以满足端部凸缘处的壁厚要求，其余尺寸应符合本标准规定。 |
||||||||||
