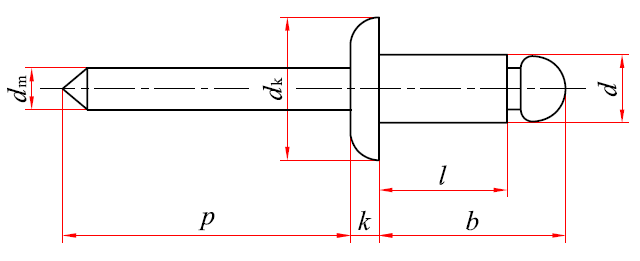

开口型平圆头抽芯铆钉30级(GB/T 12618.2—2006)

标记示例：

公称直径d＝4mm、公称长度l＝12mm、钉体由钢(St)制造、钉芯由钢(St)制造、性能等级为30级的开口型平圆头抽芯铆钉的标记：

抽芯铆钉　GB/T 12618.2　4×12

mm

钉体

d

公称

2.4

3

3.2

4

4.8

5

6

6.4

max

2.48

3.08

3.28

4.08

4.88

5.08

6.08

6.48

min

2.25

2.85

3.05

3.85

4.65

4.85

5.85

6.25

d_k

max

5.0

6.3

6.7

8.4

10.1

10.5

12.6

13.4

min

4.2

5.4

5.8

6.9

8.3

8.7

10.8

11.6

k

max

1

1.3

1.3

1.7

2

2.1

2.5

2.7

钉芯

d_m

max

1.5

2.15

2.15

2.8

3.5

3.5

3.4

3

p

min

25

27

盲区长度

b

max

l_max+3.5

l_max+3.5

l_max+4

l_max+4

l_max+4.5

l_max+4.5

l_max+5

l_max+5.5

铆钉长度l

推荐的铆接范围

公称＝min

max

6

7

0.5~3.5

0.5~3.0

1.0~3.0

—

—

—

8

9

3.5~5.5

3.0~5.0

3.0~5.0

2.5~4.0

—

—

10

11

—

5.0~6.5

5.0~6.5

4.0~6.0

3.0~4.0

3.0~4.0

12

13

5.5~9.5

6.5~8.0

6.5~9.0

6.0~8.0

4.0~6.0

4.0~6.0

16

17

—

8.0~12.0

9.0~12.0

8.0~11.0

6.0~10.0

6.0~9.0

20

21

—

12.0~16.0

12.0~16.0

11.0~15.0

10.0~14.0

9.0~13.0

25

26

—

—

—

15.0~19.5

14.0~19.0

13.0~19.0

30

31

—

—

16.0~25.0

19.5~25.0

19.0~24.0

19.0~24.0

机械性能等级与材料组合

性能

等级

钉   体   材   料

钉   芯   材   料

种  类

材料牌号

标准编号

种  类

材料牌号

标准编号

30

碳素钢

08F、10

GB/T 699

GB/T 3206

碳素钢

10、15、

35、45

GB/T 699

GB/T 3206

剪切载荷、拉力载荷与钉芯断裂载荷　　　　　　　　　　　　　　　N

公称直径d

/mm

剪切载荷

min

拉力载荷

min

钉芯断裂载荷

max

2.4

650

700

2000

3

950

1100

3200

3.2

1100

1200

4000

4

1700

2200

5800

4.8

2900

3100

7500

5

3100

4000

8000

6

4300

4800

12500

6.4

4900

5700

13000
