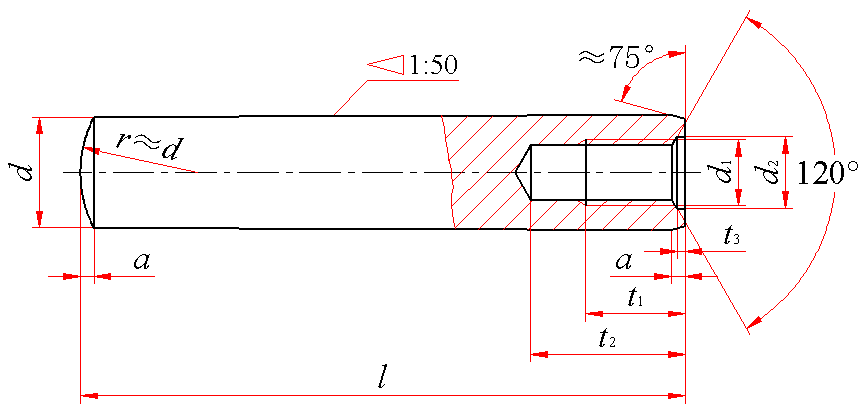

内螺纹圆锥销(GB/T 118—2000)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

A型(磨削)：锥面表面粗糙度R_a＝0.8μm    B型(切削或冷镦)：锥面表面粗糙度R_a＝3.2μm

标记示例：

公称直径d＝6mm、公称长度l＝30mm、材料为35钢、热处理硬度28～38HRC、表面氧化处理的A型内螺纹圆锥销的标记：

销   GB/T 118  6×30

d

h10^①

a

≈

d₁

螺距

P

d₂

t₁

t₂

min

t₃

l的范围

6

0.8

M4

0.7

4.3

6

10

1

16～60

8

1

M5

0.8

5.3

8

12

1.2

18～80

10

1.2

M6

1

6.4

10

16

1.2

22～100

12

1.6

M8

1.25

8.4

12

20

1.2

26～120

16

2

M10

1.5

10.5

16

25

1.5

32～160

20

2.5

M12

1.75

13

18

28

1.5

40～200

25

3

M16

2

17

24

35

2

50～200

30

4

M20

2.5

21

30

40

2

60～200

40

5

M20

2.5

21

30

40

2.5

80～200

50

6.3

M24

3

25

36

50

2.5

100～200

① 其他公差，如all，cll和f8，由供需双方协议。

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

16

18

20

22

24

26

28

30

32

35

40

45

50

55

min

15.5

17.5

19.5

21.5

23.5

25.5

27.5

29.5

31.5

34.5

39.5

44.5

49.5

54.25

max

16.5

18.5

20.5

22.5

24.5

26.5

28.5

30.5

32.5

35.5

40.5

45.5

50.5

55.75

公称

60

65

70

75

80

85

90

95

100

120

140

160

180

200

min

59.25

64.25

69.25

74.25

79.25

84.25

89.25

94.25

99.25

119.25

139.25

159.25

179.25

199.25

max

60.75

65.75

70.75

75.75

80.75

85.75

90.75

95.75

100.75

120.75

140.75

160.75

180.75

200.75

注：公称长度大于200mm，按20mm递增。

技  术  条  件

螺   纹

6H

材   料

钢

不锈钢

易切钢：Y12、Y15

碳素钢：35、45

35，28～38HRC

45，38～41HRC

合金钢：30CrMnSiA，35～41HRC

1Cr13、2Cr13

Cr17Ni2

0Cr18Ni9Ti

表面缺陷

不允许有不规则的和有害的缺陷。销的任何部位不得有毛刺

表面处理

不经处理；氧化；磷化；镀锌钝化

简单处理

其他表面镀层或表面处理应由供需双方协议。所有公差仅适用于涂、镀前的公差
