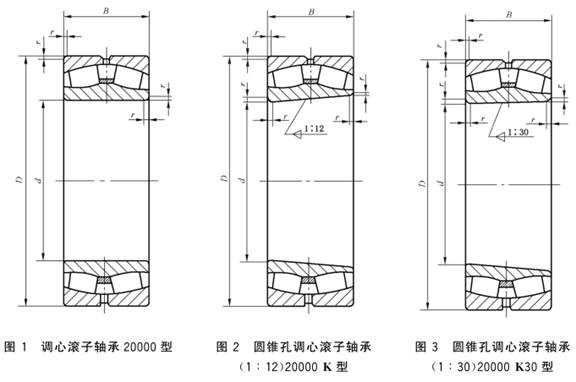

调心滚子轴承　 (GB/T 288—2013)

径向当量动载荷：当F_a/F_r≤e 时，P_r＝F_r+Y₁F_a 　　　当F_a/F_r＞e 时，P_r＝0.67F_r+Y₂F_a 　　　　　　 径向当量静载荷：P_0r＝F_r+Y₀F_a

符号含义及应用

CC—内圈无挡边，带活动中挡圈，冲压保持架，滚子和滚道经优化设计的结构，有助于滚子引导，减少摩擦发热

K—圆锥孔，锥度1:12

K30—圆锥孔，锥度1:30

W33—轴承外圈上有润滑油槽和三个油孔

TN—工程塑料成形保持架

能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。

应优先选用结构经优化设计的20000CC型和20000TN型产品。

基本尺寸/mm

基本额定

载荷/kN

极限转速

/r·min^-1

重量

/kg

轴承代号

其他尺寸 /mm

安装尺寸/mm

计算系数

d

D

B

C_r

C_0r

脂

油

W

≈

20000 型

20000 K 型

20000 K30 型

d₂

≈

D₂

≈

B₀

r

min

d_a

min

D_a

max

r_a

max

e

Y₁

Y₂

Y₀

 60

110

28

125

155

3600

4500

1.15

22212

22212K

72.7

96.5

5.5

1.5

69

101

1.5

0.24

2.8

4.1

2.7

130

31

165

195

2400

3200

2.08

21312

21312K

79.5

109.3

—

2.1

72

118

2.1

0.24

2.8

4.2

2.7

130

46

248

292

3200

4000

2.88

22312

22312K

74.9

109

5.5

2.1

72

118

2.1

0.36

1.9

2.8

1.8

 65

120

31

155

195

3200

4000

1.54

22213

22213K

78.4

104

5.5

1.5

74

111

1.5

0.25

2.7

4.0

2.6

140

33

188

228

2200

3000

2.57

21313

21313K

87.4

118.1

—

2.1

77

128

2.1

0.24

2.9

4.3

2.8

140

48

272

320

3000

3800

3.47

22313

22313K

81.5

117.4

5.5

2.1

77

128

2.1

0.35

1.9

2.9

1.9

 70

125

31

155

195

3000

3800

1.6

22214

22214K

84.1

109.7

5.5

1.5

79

116

1.5

0.24

2.9

4.3

2.8

150

35

218

268

2000

2800

3.11

21314

21314K

94.3

127.9

—

2.1

82

138

2.1

0.23

2.9

4.3

2.8

150

51

320

395

2800

3400

4.34

22314

22314K

88.2

125.9

8.3

2.1

82

138

2.1

0.34

2.0

2.9

1.9

75

115

40

24015

24015K30

1.1

130

31

165

215

3000

3800

1.69

22215

22215K

88.2

114.8

5.5

1.5

84

121

1.5

0.22

3.0

4.5

2.9

160

37

245

302

1900

2600

3.76

21315

21315K

102.2

137.7

—

2.1

87

148

2.1

0.23

3.0

4.4

2.9

160

55

358

448

2600

3200

5.28

22315

22315K

94.5

133.8

8.3

2.1

87

148

2.1

0.35

2.0

2.9

1.9

80

125

45

24016

24016K30

1.1

140

33

180

235

2800

3400

2.13

22216

22216K

95.1

122.8

5.5

2

90

130

2

0.22

3.0

4.5

3.0

140

44.4

23216

23216K

2

170

39

268

332

1800

2400

4.47

21316

21316K

107

144.4

—

2.1

92

158

2.1

0.23

3.0

4.4

2.9

170

58

402

508

2400

3000

6.32

22316

22316K

100.4

142.5

8.3

2.1

92

158

2.1

0.34

2.0

2.9

1.9

85

130

45

24017

24017K30

1.1

150

36

218

282

2600

3200

2.67

22217

22217K

100.6

132.2

8.3

2

95

140

2

0.23

3.0

4.4

2.9

150

49.2

23217

23217K

2

180

41

305

385

1700

2200

5.23

21317

21317K

112.9

153.3

—

3

99

166

2.5

0.23

3.0

4.4

2.9

180

60

442

555

2200

2800

7.27

22317

22317K

106.3

151.6

8.3

3

99

166

2.5

0.34

2.0

3.0

2.0

注：1.GB/T288已有新尺寸标注GB/T288-2013，新标准删除了原标准部分结构、紧定套相关尺寸和保持架代号。增加了38、39、40、49系列的外形尺寸，增加了22/23、系列密封轴承结构及其外形尺寸。本表数据结构符合《全国滚动轴承产品样本》第2版。

2.代号不包括结构变化附加代号，结构如有加油槽或油孔等变化，需与厂家联接。
