四点接触球轴承 (GB/T 294—2015)

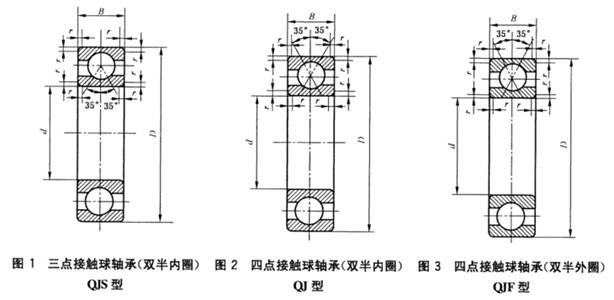

应用四点接触是双向单列角接触球轴承，内外圈沟道设计使每沟道和球有两个接触点，可承受两个方向载荷。
基本尺寸 /mm			基本额定载荷 /kN		极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸/mm				安装尺寸/mm
d	D	B	C_r	C_0r	脂	油	W≈	QJ 型 QJF型 QJS型	d₂ ≈	D₂ ≈	a	r min	d_a min	D_a max	r_a max
10	26	8						QJ 1000				0.3
	30	9						QJ 200				0.6
	30	9						QJS 200				0.6
	30	9						QJF 200				0.6

12	28	8						QJ 1001				0.3
	32	10						QJ 201				0.6
	32	10						QJS 201				0.6
	32	10						QJF 201				0.6

15	32	9						QJ 1002				0.3
	35	11						QJ 202				0.6
	35	11						QJS 202				0.6
	35	11						QJF 202				0.6
	42	13						QJ 302				1
	42	13						QJS 302				1

17	35	10						QJ 1003				0.3
	40	12						QJ 203				0.6
	40	12						QJS 203				0.6
	40	12						QJF 203				0.6
	47	14						QJ 303				1
	47	14						QJS 303				1

20	42	12						QJ 1004				0.6
	47	14						QJ 204				1
	47	14						QJS 204				1
	47	14						QJF 204				1
	52	15						QJ 304				1.1
	52	15						QJS 304				1.1

25	47	12						QJ 1005				0.6
	47	12						QJS 1005				0.6
	52	15						QJ 205				1
	52	15						QJS 205				1
	52	15						QJF 205				1
	62	17						QJ 305				1.1
	62	17						QJS 305				1.1

30	55	13						QJ 1006				1
	55	13						QJS 1006				1
	62	16						QJ 206				1
	62	16						QJS 206				1
	62	16						QJF 206				1
	72	19	44.5	31.2	6700	9000	0.42	QJ 306	45.8	58.2	36	1.1	37	65	1
	72	19						QJS 306				1.1
	72	19						QJF 306				1.1

35	62	14						QJ 1007				1
	62	14						QJS 1007				1
	72	17						QJ 207				1.1
	72	17						QJS 207				1.1
	72	17	28.0	25.8	6300	8500	0.356	QJF 207	—	—	—	1.1	42	65	1
	80	21	53.2	37.2	6000	8000	0.57	QJ 307	50.7	64.3	40	1.5	44	71	1.5
	80	21						QJS 307				1.5
	80	21						QJF 307				1.5

40	68	15						QJ 1008				1
	68	15						QJS 1008				1
	80	18	36.0	32.0	6000	8000	0.394	QJF 208	—	—	—	1.1	47	73	1
	80	18	40.5	37.0	6700	9000	0.391	QJ 208	54	66	42	1.1	47	73	1
	80	18						QJS 208				1.1
	90	23						QJ 308				1.5
	90	23						QJS 308				1.5
	90	23						QJF 308				1.5

45	75	16						QJ 1009				1
	75	16						QJS 1009				1
	85	19	40.0	37.8	5300	7000	0.43	QJF 209	—	—	—	1.1	52	78	1
	85	19						QJ 209				1.1
	85	19						QJS 209				1.1
	100	25						QJ 309				1.5
	100	25						QJS 309				1.5
	100	25	55.5	50.2	4800	6300	0.923	QJF 309	—	—	—	1.5	54	91	1.5

50	80	16						QJ 1010				1
	80	16						QJS 1010				1
	90	20	41.8	40.2	5000	6700	0.514	QJF 210	—	—	—	1.1	57	83	1
	90	20	55.5	44.8	5000	6700	0.52	QJ 210	63.5	76.5	49	1.1	57	83	1
	90	20						QJS 210				1.1
	110	27	73.5	72.2	4500	6000	1.2	QJF 310	—	—	—	2	60	100	2
	110	27	85.0	80.0	5000	6700	1.33	QJ 310	70	90	56	2	60	100	2
	110	27						QJS 310				2

55	90	18						QJ 1011				1.1
	90	18						QJS 1011				1.1
	100	21	50.2	50.2	4500	6000	0.76	QJF 211	—	—	—	1.5	64	91	1.5
	100	21	71.0	62.0	5300	7000	0.769	QJ 211	70.3	84.7	54	1.5	64	91	1.5
	100	21						QJS 211				1.5
	120	29	86.5	85.0	4000	5300	1.48	QJF 311	—	—	—	2	65	110	2
	120	29	115	86.5	4000	5300	1.48	QJ 311	77.2	97.8	61	2	65	110	2
	120	29						QJS 311				2

60	95	18						QJ 1012				1.1
	95	18						QJS 1012				1.1
	110	22	62.8	63.8	4300	5600	1.0	QJF 212	—	—	—	1.5	69	101	1.5
	110	22	81.0	71.0	4800	6300	0.99	QJ 212	77	93	60	1.5	69	101	1.5
	110	22						QJS 212				1.5
	130	31	93.5	93.2	3800	5000	2.2	QJF 312	—	—	—	2.1	72	118	2.1
	130	31						QJ 312				2.1
	130	31						QJS 312				2.1

65	100	18						QJ 1013				1.1
	100	18						QJS 1013				1.1
	120	23	65.2	67.8	3800	5000	1.12	QJF 213	—	—	—	1.5	74	111	1.5
	120	23	90.0	83.0	4300	5600	1.2	QJ 213	84.5	101	65	1.5	74	111	1.5
	120	23						QJS 213				1.5
	140	33	105	102	3400	4500	2.32	QJF 313	—	—	—	2.1	77	128	2.1
	140	33						QJ 313				2.1
	140	33						QJS 313				2.1

70	110	20						QJ 1014				1.1
	110	20						QJS 1014				1.1
	110	20						QJF 1014				1.1
	125	24						QJF 214				1.5
	125	24	98.0	91.5	4300	5600	2.32	QJ 214	89	106	68	1.5	79	116	1.5
	125	24						QJS 214				1.5
	150	35	168	132	3200	4300	3.15	QJ 314	97.3	123	77	2.1	82	138	2.1
	150	35						QJS 314				2.1
	150	35						QJF 314				2.1

75	115	20						QJ 1015				1.1
	115	20						QJS 1015				1.1
	115	20						QJF 1015				1.1
	130	25						QJF 215				1.5
	130	25	108	98.0	4000	5300	1.45	QJ 215	93.8	112	72	1.5	84	121	1.5
	130	25						QJS 215				1.5
	160	37						QJ 315				2.1
	160	37						QJS 315				2.1
	160	37						QJF 315				2.1

80	125	22						QJ 1016				1.1
	125	22						QJS 1016				1.1
	125	22						QJF 1016				1.1
	140	26						QJ 216				2
	140	26						QJS 216				2
	140	26						QJF 216				2
	170	39						QJ 316				2.1
	170	39						QJF 316				2.1
	170	39						QJF 316				2.1

85	130	22						QJ 1017				1.1
	130	22						QJS 1017				1.1
	130	22						QJF 1017				1.1
	150	28						QJF 217				2
	150	28						QJ 217				2
	150	28						QJS 217				2
	180	41	210	188	2600	3600	5.5	QJ 317	117	148	93	3	99	166	2.5
	180	41						QJS 317				3
	180	41						QJF 317				3

90	140	24	102	130	3200	4300	—	QJ 1018	—	—	—	1.5	99	131	1.5
	140	24						QJS 1018				1.5
	140	24						QJF 1018				1.5
	160	30	165	150	3200	4300	2.91	QJ 218	114	136	88	2	100	150	2.0
	160	30						QJS 218				2
	160	30						QJF 218				2
	190	43	238	228	2400	3400	6.41	QJ 318	124	156	98	3	104	176	2.5
	190	43						QJS 318				3
	190	43						QJF 318				3

95	145	24						QJ 1019				1.5
	145	24						QJS 1019				1.5
	145	24						QJF 1019				1.5
	170	32						QJ 219				2.1
	170	32						QJS 219				2.1
	170	32						QJF 219				2.1
	200	43						QJ 319				3
	200	43						QJS 319				3
	200	43						QJF 319				3

100	150	24						QJ 1020				1.5
	150	24						QJS 1020				1.5
	150	24						QJF 1020				1.5
	180	34	212	192	2800	3800	4.05	QJ 220	127	153	98	2.1	112	168	2.1
	180	34						QJS 220				2.1
	180	34						QJF 220				2.1
	215	47						QJ 320				3
	215	47						QJS 320				3
	215	47						QJF 320				3

105	160	26						QJ 1021				2
	160	26						QJS 1021				2
	160	26						QJF 1021				2
	190	36						QJ 221				2.1
	190	36						QJS 221				2.1
	190	36						QJF 221				2.1
	225	49						QJ 321				3
	225	49						QJS 321				3
	225	49						QJF 321				3

110	170	28	150	195	3000	4000	—	QJ 1022	—	—	—	2	120	160	2
	170	28						QJS 1022				2
	170	28						QJF 1022				2
	200	38	255	245	2400	3400	5.76	QJ 222	141	169	109	2.1	122	188	2.1
	200	38						QJS 222				2.1
	200	38						QJF 222				2.1
	240	50	328	345	2000	3000	12.4	QJ 322	154	196	23	3	122	188	2.1
	240	50						QJF 322				3

120	180	28	152	208	2200	3200	—	QJ 1024	—	—	—	2	130	170	2
	180	28						QJS 1024				2
	180	28						QJF 1024				2
	215	40	280	275	2200	3200	6.49	QJ 224	152	183	117	2.1	132	203	2.1
	215	40						QJS 224				2.1
	215	40						QJF 224				2.1
	260	55	352	392	1600	2200	15.3	QJ 324	169	211	133	3	134	246	2.5
	260	55						QJF 324				3

130	200	33	202	230	2000	2700	—	QJ 1026	—	—	—	2	140	190	2
	200	33						QJS 1026				2
	200	33						QJF 1026				2
	230	40	288	290	1900	2800	7.28	QJ 226	165	195	126	3	144	216	2.5
	230	40						QJS 226				3
	230	40						QJF 226				3
	280	58						QJ 326				4
	280	58						QJF 326				4

140	210	33	205	242	1900	2600	—	QJ 1028	—	—	—	2	150	200	2
	210	33						QJF 1028				2
	250	42	292	352	1500	2000	10.5	QJ 228	179	211	137	3	154	236	2.5
	250	42						QJF 228				3
	300	62	422	512	1300	1800	22.4	QJ 328	196	244	154	4	158	282	3
	300	62						QJF 328				4

150	225	35	225	275	1800	2400	4.59	QJ 1030	174	201	131	2.1	162	213	2.1
	225	35						QJF 1030				2.1
	270	45	302	372	1400	1900	12.4	QJ 230	194	226	147	3	164	256	2.5
	270	45						QJF 230				3
	320	63						QJ 330				4
	320	63						QJF 330				4

160	240	38	260	318	1600	2200	—	QJ 1032	—	—	140	2.1	172	228	2.1
	240	38						QJF 1032				2.1
	290	48	352	455	1300	1800	14.7	QJ 232	207	243	158	3	174	276	2.5
	290	48						QJF 232				3
	340	68						QJ 332				4
	340	68						QJF 332				4

170	260	42	200	350	1500	2000	7.45	QJ 1034	198.8	231.2	151	2.1	182	248	2.1
	260	42						QJF 1034				2.1
	310	52	358	480	1200	1700	18.1	QJ 234	222	258	168	4	188	292	3
	310	52						QJF 234				4
	360	72						QJ 334				4
	360	72						QJF 334				4

180	280	46	335	408	1400	1800	10.7	QJ 1036	212.7	247.8	161	2.1	192	268	2.1
	280	46						QJF 1036				2.1
	320	52	392	545	1100	1600	—	QJ 236	231	269	175	4	198	302	3
	320	52						QJF 236				4
	380	75						QJ 336				4
	380	75						QJF 336				4

190	290	46	348	430	1300	1700	—	QJ 1038	—	—	168	2.1	202	278	2.1
	290	46						QJF 1038				2.1
	200	55						QJ 238				4
	200	55						QJF 238				4
	400							QJ 338				5

200	310	51	382	498	1200	1600	—	QJ 1040	—	—	179	2.1	212	298	2.1
	310	51						QJF 1040				2.1
	360	58						QJ 240				4
	360	58						QJF 240				4
	420	80						QJ 340				5

220	340	56	448	622	1000	1400	18	QJ 1044	259	301	196	3	234	326	2.5
	340	56						QJF 1044				3
	400	65						QJ 244				4
	400	65						QJF 244				4

240	360	56	458	655	950	1300	21	QJ 1048	282.2	318	210	3	254	346	2.5
	360	56						QJF 1048				3
	440	72						QJ 248				4
	440	72						QJF 248				4

260	400	65	510	765	850	1200	—	QJ 1052	—	—	—	4	278	382	3
	400	65						QJF 1052				4
	480	80						QJ 252				5
	480	80						QJF 252				5

280	420	65	540	835	800	1000	—	QJ 1056	—	—	245	4	298	402	3
	420	65						QJF 1056				4
	500	80						QJ 256				5
	500	80						QJF 256				5

300	460	74	630	1040	700	950	—	QJ 1060	—	—	—	4	318	442	3
	460	74						QJF 1060				4
	540	85						QJ 260				5
	540	85						QJF 260				5

320	480	74	650	1090	650	850	—	QJ 1064	—	—	280	4	338	462	3
	480	74						QJF 1064				4
	580	92						QJ 264				5
	580	92						QJF 264				5

340	520	82	725	1270	600	800	—	QJ 1068	—	—	301	5	362	498	4
	520	82						QJF 1068				5

360	540	82	768	1380	530	700	—	QJ 1072	—	—	—	5	382	518	4
	540	82						QJF 1072				5

380	560	82	805	1430	500	670	—	QJ 1076	—	—	—	5	402	538	4
	560	82						QJF 1076				5

400	600	90						QJ 1080				5
	600	90						QJF 1080				5

420	620	90						QJ 1084				5
	620	90						QJF 1084				5

440	650	94						QJ 1088				6
	650	94						QJF 1088				6

460	680	100						QJ 1092				6
	680	100						QJF 1092				6

480	700	100						QJ 1096				6
	700	100						QJF 1096				6
