薄壁翻边轴瓦基本尺寸

薄壁翻边轴瓦基本尺寸(GB/T 7308—2021)　　　　　　　　　　　　　　　　　　mm

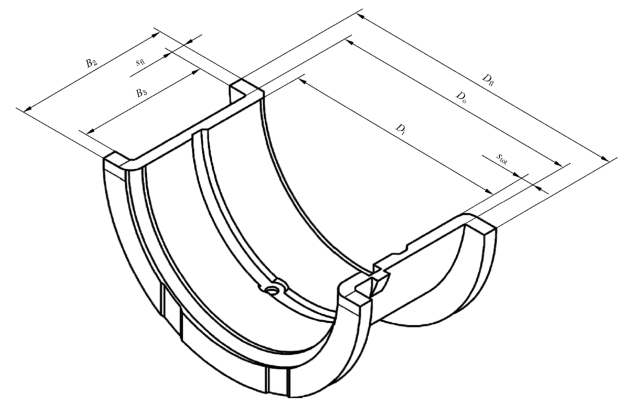

$说明: 说明: 说明: D:\yky\NEW07\7-1-31.files\image001.jpg$
外径 D	壁厚 e_T							止推边外径 D₁	止推边间距 Z
	2.0	2.5	3.0	3.5	4.0	5.0	6.0
	内径 d
40	36	35						52	15	17	21
42	38	37						54	16	18	22
45	41	40						57	17	19	24
48	44	43						60	18	21	25
50	46	45						62	18	21	26
53	49	48						65	19	23	28
56	52	51						68	20	24	30
60	56	55						72	22	25	31
63	59	58						79	23	27	33
67		62	61					83	24	28	34
71		66	65					87	25	29	36
75		70	69					91	26	31	38
80		75	74					96	28	33	41
85		80	79					105	30	35	43
90			84	83				110	31	37	45
95			89	88				115	33	39	48
100			94	93				120	34	41	50
105		99	98				129	36	43	53
110		104	103				134	38	45	55
120		114	113				144	41	49	60
125				118	117			149	42	50	62
130				123	122			154	44	52	65
140				132	132			170	47	56	70
150				142	142			180	51	60	75
160				152	152			190	54	64	80
170					162	160		200	57	68	84
180					172	170		210	60	72	89
190					182	180		220	64	76	94
200					192	190		230	67	80	99
210						200	198	250	70	83	103
220						210	208	260	73	87	108
240						230	228	280	80	95	118
250						240	238	290	83	99	123
注：1.材料为铸铁或钢的轴承座孔的直径公差为 GB/T 1801规定的 H6、H7；其他材料时，其直径公差应达到 IT6～IT7 级。 2.止推边外径 D₁ 应小于轴肩直径。 3.轴承座孔直径，应符合 GB 321《优先数和优先数系》R40系列。
