供油系统、特点与应用

系  统

结   构   及   特   点

应     用

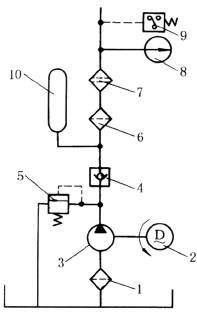

具有蓄能器的供油系统

1—粗过滤器，用铜丝布制成；2—电机；3—油泵；4—单向阀；5—溢流阀；6—粗过滤器，可用线隙式滤油器；7—精滤油器，用纸质过滤器等；8—压力表；9—压力继电器，用以保证轴承中的油液在建立一定压力后，才能起动轴；10—蓄能器

能保证突然停电或油泵等发生故障时，仍然把具有一定压力的润滑油供给轴承，以保证在轴转动惯性大的情况下，不致发生轴和轴承磨损或烧坏

适用于轴转速高、轴系统惯性较大的机床和设备的轴承

没有蓄能器的供油系统

此种系统基本与具有蓄能器的供油系统相同，所不同的只是没有蓄能器及单向阀(对于重型机床和设备，最好保留单向阀，以防止油泵停止供油后润滑油倒流)，因为当突然停电或油泵等发生故障以及刹车时，在轴惯性小的情况下，不致于使轴磨损及烧坏，而且轴承中多少还有些油能起润滑作用

适用于轴转速低，轴系统惯性小的机床和设备
