节流器的结构、特点与应用 |
|||||
|
项 目 |
固 定 节 流 |
可 变 节 流 |
|||
|

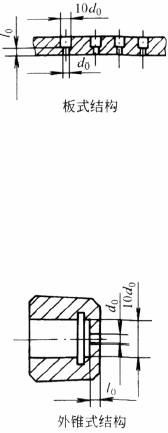

小孔节流器 |

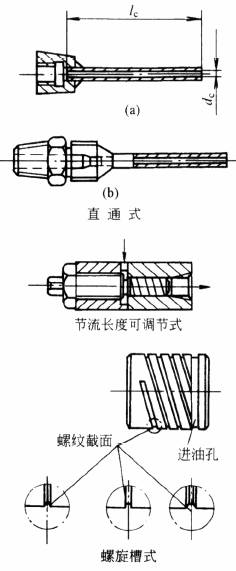

毛细管节流器 |

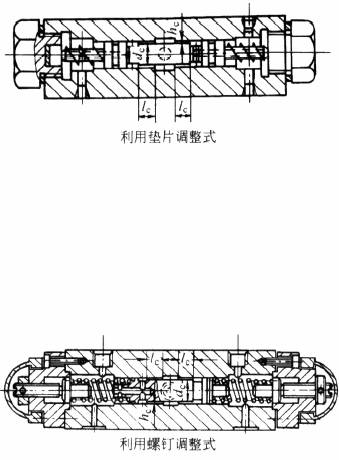

滑阀反馈节流器 |

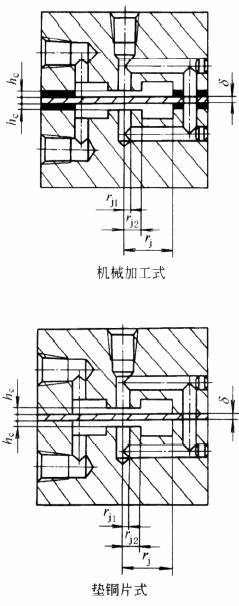

薄膜反馈节流器 |
||
|
结 构 |
|
|
|
|
|
|
油液的流态 |
紊 流 |
层 流 |
层 流 |
层 流 |
|
|
特
点 |
起节流作用的尺寸 |
小孔直径 d0 |
毛细管直径 dc 及长度 lc |
滑阀与阀体之间的间隙 hc 和节流长度 lc，利用滑阀移动改变两端 lc 起反馈控制作用 |
薄膜与圆台之间的间隙 hc 和(rj2- rj1)的圆盘形面，利用薄膜弹性变形，改变两面的 hc 起反馈控制作用 |
|
节流阻力与外载荷关系 |
节流阻力不随载荷变化而变化 |
节流阻力随载荷变化而变化 |
|||
|
油腔承载压差的形成条件 |
必须在载荷作用下轴产生一定的位移 |
在载荷作用下，既可依靠滑阀移动或薄膜弹性变形，又可能是因为轴产生一定的位移。在载荷作用下，轴回到原来的中心位置。处于新的平衡状态，此时油腔承载压力差的形成，是依靠滑阀移动或薄膜弹性变形 |
|||
|
轴心位置与载荷的关系 |
与载荷的方向相同 |
可能出现与载荷方向相同、相反或保持原位不变的三种状态 |
|||
|
油膜刚度 |
小 |
较 小 |
很大，只要参数选择合适，理论上在额定载荷下能趋于无限大 |
||
|
机械阻塞的可能性 |
最 易 |
易 |
较不易 |
较不易 |
|
|
使用调整 |
易 |
易 |
较 易 |
较 易 |
|
|
节流器结构 |
简 单 |
简 单 |
复 杂 |
复 杂 |
|
|
突加(阶跃)载荷作用下的过渡特点 |
无超位移现象 |
无超位移现象 |
过渡过程的超位移量较大，过渡时间较长 |
过渡过程的超位移量较小，过渡时间较短，在最佳参数的条件下，能接近无超位移现象 |
|
|
润滑油粘度变化对油膜刚度的影响 |
有 |
有 |
润滑油在层流状态下工作时无影响 |
润滑油在层流状态下工作时无影响 |
|
|
应 用 |
精密、高转速的轻载荷机床和设备 |
精密、转速较低、轻载荷或载荷变化不大的机床和设备 |
重载荷或载荷变化范围大的重型机床和设备 |
重载荷或载荷变化范围大的精密、重型设备和机床 |
|
