钢膨胀螺栓 |
|||||||||||
|
(1)型式 |

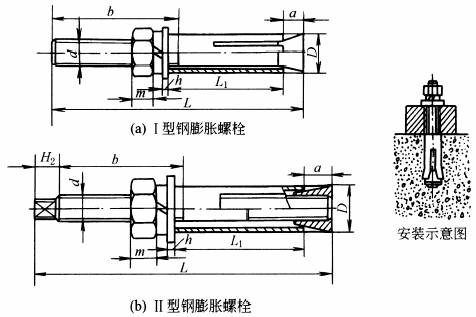

Ⅰ型(普通型)由沉头螺栓、胀管、平垫圈、弹簧垫圈和六角螺母组成，如图a所示；Ⅱ型由螺柱、锥形螺母、胀管、平垫圈、弹簧垫圈和六角螺母组成，如图b所示。
|
||||||||||
|
(2)安装说明 |
安装时，先用冲击钻(锤)在地基上钻一个孔。Ⅰ型螺栓，先把螺栓、胀管装入孔中，然后依次把机器上的安装孔和平垫圈、弹簧垫圈套在螺栓上，最后把螺母旋在螺栓上，并拧紧，整个安装即告结束。Ⅱ型螺栓，先把锥形螺母和胀管放入孔中，然后将机器的安装孔对准地基的孔，再将螺柱插入孔中，与锥形螺母旋紧，并依次将平垫圈和弹簧垫圈套在螺柱上，最后把六角螺母旋在螺柱上，并拧紧，整个安装也告结束。 |
||||||||||
|
(3)钢膨胀螺栓的主要尺寸及承载能力 |
|||||||||||
|
螺纹 规格 d |
螺栓长度 L |
胀 管 |
被联接 件厚度 H |
钻 孔 |
允许承受拉(剪)力 |
||||||
|
外径 D |
长度 L1 |
直径 |
深度 |
静止状态 |
悬吊状态 |
||||||
|
拉力 |
剪力 |
拉力 |
剪力 |
||||||||
|
/mm |
/N |
||||||||||
|
M6 |
65，75，85 |
10 |
35 |
L-55 |
10.5 |
40 |
2350 |
1770 |
1667 |
1226 |
|
|
M8 |
80，90，100 |
12 |
45 |
L-65 |
12.5 |
50 |
4310 |
3240 |
2354 |
1765 |
|
|
M10 |
95，110，125，130 |
14 |
55 |
L-75 |
14.5 |
60 |
6860 |
5100 |
4315 |
3236 |
|
|
M12 |
110，130，150，200 |
18 |
65 |
L-90 |
19 |
75 |
10100 |
7260 |
6865 |
5100 |
|
|
M16 |
150，175，200，220，250，300 |
22 |
90 |
L-120 |
23 |
100 |
19200 |
14120 |
10101 |
7257 |
|
|
注：1.产品等级：螺栓，l≤10d 或 l≤150mm(按最小值)时，A级，l＞10d 或 l＞150mm(按最小值)时，B级；螺母和平垫圈，A级。 2.螺纹公差：螺栓为6g，螺母为6H。 3.表面处理：镀锌钝化。 |
|||||||||||
