渐开线花键齿侧配合

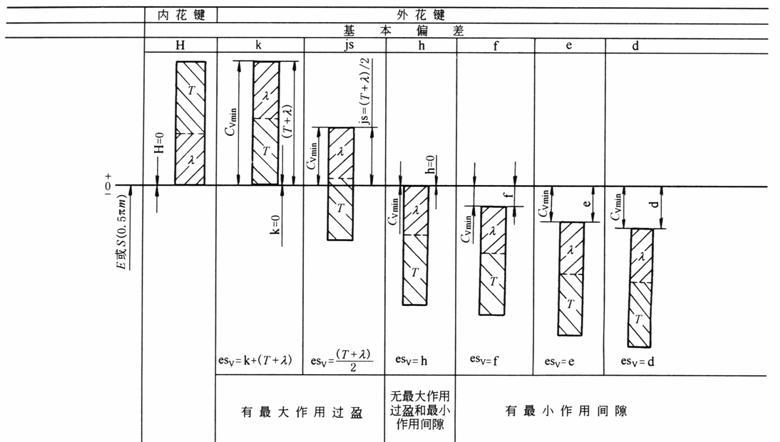

注：1．花键齿侧配合的性质取决于最小作用侧隙。本标准规定花键联接有6种齿侧配合类别(见：H/k、H/js、H/h、H/f、H/e和H/d。对45°标准压力角的花键联接，应优先选用H/k、H/h和H/f。

2．渐开线花键联接的齿侧配合采用基孔制，即仅用改变外花键作用齿厚上偏差的方法实现不同的配合。

3．在渐开线花键联接中，键齿侧面既起驱动作用，又有自动定心作用，在结构设计时应考虑到这一特点。

4．当内、外花键对其安装基准有同轴度误差时，将影响花键齿侧的最小作用间隙，因此应适当调整齿侧配合类别予以补偿。

5．允许不同公差等级的内、外花键相互配合。

6．齿距累积误差、齿形误差和齿向误差都会减小作用间隙或增大作用过盈。
