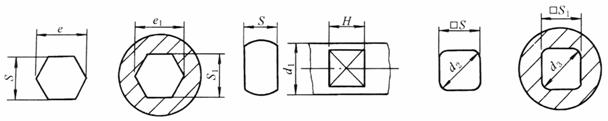

对边和对角宽度尺寸(JB/ZQ 4263—2006)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

对边基本宽度S、S₁

偏　 差

外六角对角宽

e

内六角对角宽

e₁

min

d₁

min

H

d₂

(h11)

d₃

min

△S

△S₁

max

min

5

h14

E12

5.60

5.35

5.80

6

7

6.5

6.6

5.5

6.10

5.90

6.30

7

8

7

7.1

7

7.80

7.55

8.05

8

8

9

9.1

8

8.90

8.65

9.15

9

8

10

10.1

10

11.20

10.90

11.45

12

10

13

13.1

13

14.60

14.25

14.90

15

10

17

17.1

16

D12

18.00

17.60

18.30

18

12

21

21.2

18

20.30

19.90

20.60

20

12

23

23.2

21

h15

23.50

22.80

24.10

24

14

27

27.2

24

26.90

26.20

27.50

28

14

32

32.2

27

30.30

29.60

30.90

32

16

36

36.2

30

33.70

33.00

34.30

36

18

40

40.2

34

38.10

37.30

38.90

40

20

45

45.2

36

40.40

39.60

41.20

42

22

48

48.2

41

46.10

45.20

46.90

48

22

54

54.2

46

51.80

50.90

52.60

55

25

60

60.2

50

56.30

55.40

57.10

60

25

65

65.2

55

61.90

60.80

62.90

65

28

71

71.2

60

67.60

66.50

68.60

70

30

80

80.2

65

72.90

71.40

74.30

75

32

85

85.2

70

h16

78.50

77.00

80.00

85

35

92

92.2

75

84.20

82.70

85.70

90

35

98

98.2

80

89.90

88.30

91.50

95

38

105

105.2

85

95.40

93.60

97.10

100

40

112

112.2

90

101.20

99.30

102.80

105

42

118

118.2

95

106.70

104.90

108.50

110

45

125

125.2

100

112.40

110.60

114.20

115

45

132

132.2

105

118.10

116.20

119.90

120

48

138

138.2

110

123.80

121.90

125.60

130

50

145

145.2

115

129.40

127.50

131.30

135

52

152

152.2

120

135.10

133.20

137.00

140

55

160

160.2

130

146.40

144.20

148.50

—

—

—

—

135

152.00

149.80

154.20

—

—

—

—

145

163.40

161.20

165.50

—

—

—

—

150

169.00

166.80

171.20

—

—

—

—

155

174.80

172.50

177.00

—

—

—

—

165

186.20

183.80

188.50

—

—

—

—

170

191.80

189.50

194.00

—

—

—

—

180

203.20

200.80

205.50

—

—

—

—

185

h17

207.60

204.00

211.20

—

—

—

—

200

224.60

221.00

228.20

—

—

—

—

210

236.20

232.50

239.80

—

—

—

—
