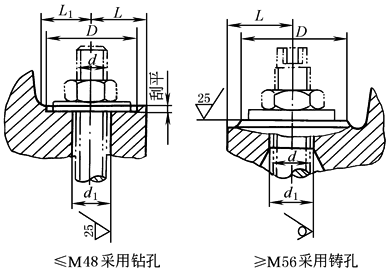

地脚螺栓孔和凸缘 mm |
|||||||||||||||
|
|
d |
16 |
20 |
24 |
30 |
36 |
42 |
48 |
56 |
64 |
76 |
90 |
100 |
115 |
130 |
|
d1 |
20 |
25 |
30 |
40 |
50 |
55 |
65 |
80 |
95 |
110 |
135 |
145 |
165 |
185 |
|
|
D |
45 |
48 |
60 |
85 |
100 |
110 |
130 |
170 |
200 |
220 |
280 |
280 |
330 |
370 |
|
|
L |
25 |
30 |
35 |
50 |
55 |
60 |
70 |
95 |
110 |
120 |
150 |
150 |
175 |
200 |
|
|
L1 |
22 |
25 |
30 |
50 |
55 |
60 |
70 |
|
|
|
|
|
|
|
|
|
注：根据结构和工艺要求，必要时尺寸L及L1可以变动。 |
|||||||||||||||
