牙型及尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

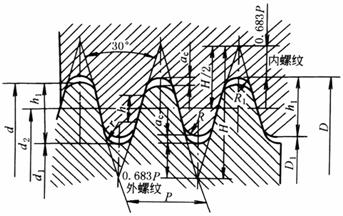

实　 体　 牙　 型

尺 　寸　 计　 算

名　 称

计　 算

牙形角 α

α＝30°

螺 距 P

牙形

高度

原始三角形高度H

H＝1.866P

实际高度 h₁

h₁＝0.5P

接触高度 h

h＝0.0835P

间 隙 α_c

α_c＝0.05P

大径

外螺纹 d

d (公称直径)

内螺纹 D

D＝d＋2α_c

中 径 d₂

d₂＝d－0.45P

小径

外螺纹 d₁

d₁＝d－2h₁

内螺纹 D₁

D₁＝d-2(h₁－α_c)

圆弧

半径

外螺纹 r

r＝0.2385P

内螺纹

R

R＝0.256P

R₁

R₁＝0.211P

注：30°圆弧螺纹以外径和螺距表示大小，牙形角α＝30°，内外螺纹配合时有间隙。通常用于经常和污物接触或容易生锈的场合。
