ONE型模块化气源装置的主要特性及功能模块说明

主要特性

结构小巧：ONE的结构非常紧凑，比普通的三联件都还要小，而且重量轻盈，只有1.2kg的重量

安装便捷：提供了多种安装方式，甚至可以整体面板式安装。气源连接采用了可旋转螺纹接头，使得气路连接轻松简单

大流量：超过4000L/min的流量，是传统对应大小的元件的三倍多

操作简便：所有操作及指示单元都在产品的前面板上，简洁明了

维护方便：带有滤芯更换指示，更换滤芯无需切断气源，使得维护变得非常轻松

任意组合：模块化产品，可以根据不同用户的需要进行配置

单一外形：同一外形涵盖了从¼到1的所有系列，减少了备件的工作量

模块功能说明

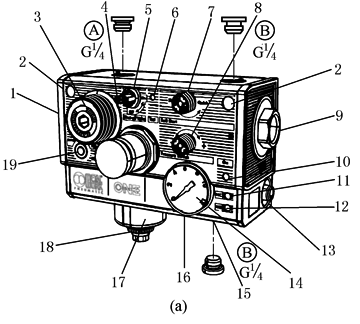

ONE型模块化气源装置的功能说明如图a所示，1为进气口，9为出气口，16为排气口(该图未显示)，有一个带消声器的排气口，气源处理后端的压缩空气可以通过该排气口释放到大气中。如果不希望把压缩空气直接排放到大气当中，可以用接头替换排气口处的消声器(建议此处使用管径6mm以上的管子以保证排气流量)，18为冷凝水排放器，如果所选配置为自动排水有¹/8外接用螺纹接口，15为¼向外接的三个接口之一(A为一个经过滤但未减压处理的压缩空气气口，可用于气枪等场合，B为两个经过过滤减压处理的压缩空气备用气口)，3为过滤器外壳，其内部装有5μm或20μm滤芯，7为安全启动调节旋钮开关，压力的增长速度可以由面板上的调节旋钮8进行精确的设定，其增长速度与输出端用气量完全无关，增长速度与大多数传统方法相比的优越处如图b所示

1—进气口，为可旋转螺纹接口；2—固定孔；3—过滤器滤芯罩盖；4—减压阀；5—截止阀(手动)；6—手动按钮(选配电控截止阀时)；7—安全启动阀调节装置；8—压力开关调节装置；9—出气口，为可旋转螺纹接口；10—电控截止阀的LED指示灯；11—LED指示灯，表示当前压力小于设定压力；12—LED指示灯，表示当前压力大于设定压力；13—5针M12×1电接口；14—压力表；15—¼接口出气口，另一减压后的出气口及一个过滤但未经减压的出气口位于该元件的顶部；16—排气口，带G¼接口的消声器；17—滤杯；18—冷凝水排放器，带G¹/8接口(当选择RA时)；19—滤芯更换指示器

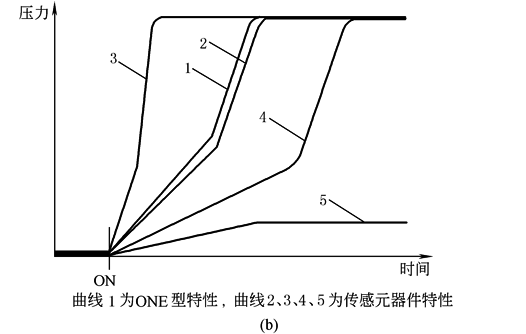

1—软启动压力控制：特性不会随着后端的流量而改变

2—传统软启动阀的初始压力控制曲线

3—低流量的时候：压力上升太快

4—高流量的时候：压力上升太慢

5—流量特别大的时候：软启动阀无法达到设定值

接口设计特点

(1)MetalWork公司在气源处理单元的进排气口上有其独特的可旋转接口结构设计，采用这种安装连接方式，当拆卸气源处理单元时，不必把与之相连的所有管子都拆除就可进行拆卸操作

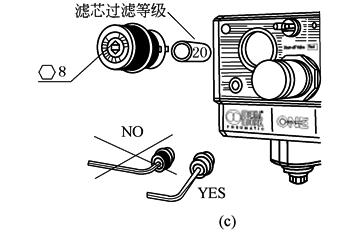

(2)MetalWork公司在更换滤芯时也有独特的专利接口结构设计，如果滤芯堵塞，当压缩空气通过时就会受到阻挡，从而导致过滤器后一级的压力显著下降，此时橘黄色的滤芯更换指示器19就会弹出几毫米(如图c所示)，以提醒滤芯需要更换。A滤芯的更换非常方便，只要拧开前面板上的过滤器滤芯罩盖即可进行更换，见图c所示，而不像传统过滤器那样要把下方的滤杯拧开才可，这样可以节省下方的安装空间。在滤芯罩盖处同时集成了一个自动截止阀：当过滤器滤芯罩盖被打开的时候，该截止阀会自动切断气源。这意味着无需在该气源处理单元的前端再安装截止阀，而且更换滤芯时也不必担心滤芯会弹射出来造成伤害
