公制螺纹、G螺纹与R螺纹的连接匹配

螺纹种类

公制螺纹

G螺纹

R螺纹

连接要求

圆柱形公制螺纹和G螺纹相类似，通过嵌入O形圈，确保密封

符合DIN ISO 228-1标准，螺纹较短，需要密封件密封，如密封件损坏可更换密封件，因此可重复使用

符合DIN 2999-1和ISO 7/1标准，自密封螺纹，密封在螺纹上，不需要密封平面，无需密封件，安装尺寸更小，可重复利用达5次

匹配要求

公制阳螺纹(外螺纹)只能与公制阴螺纹(内螺纹)相配

G阳螺纹(外螺纹)只能与G阴螺纹(内螺纹)相配

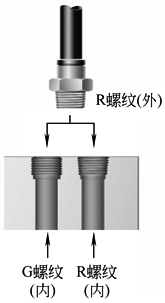

R阳螺纹(外螺纹)可与G阴螺纹(内螺纹)或R阴螺纹(内螺纹)相配
