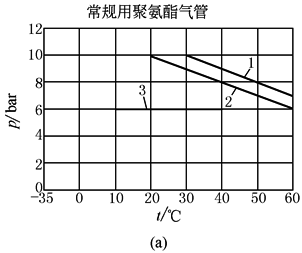

常规用气管	聚氨酯气管	材料：聚氨酯，可用于压缩空气(工作压力与温度的关系见图a)及真空系统，不含卤素，不含PWIS^①，不含铜及聚四氟乙烯，可防紫外线及压裂特性，耐水解，可用于快插接头和快拧接头(见本章“快插接头简介”和表快拧接头)，适用于拖链的连接方式
		外径 /mm					内径 /mm									工作压力 /bar							工作温度 /℃							最小弯曲半径/mm									质量 /g·m^-¹			1—常规用聚氨酯气管； 2—阻燃气管； 3—防静电气管
		3.0					2.1									-0.95~10							-35~+60							12.5									4
		4.0					2.6									-0.95~10							-35~+60							17.0									9
		6.0					4.0									-0.95~10							-35~+60							26.5									19
		8.0					5.7									-0.95~10							-35~+60							37.0									30
		10.0					7.0									-0.95~10							-35~+60							54.0									49
		12.0					8.0									-0.95~10							-35~+60							62.0									77
		16.0					11.0									-0.95~10							-35~+60							88.0									129
		① PWIS(PW表示油漆湿润，I表示缺陷，S表示物质)是指油面油漆时候使漆层表面出现许多凹痕

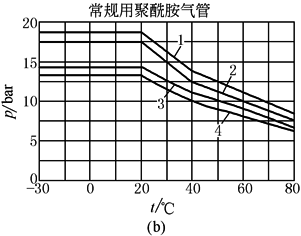

	聚酰胺气管	材料：聚酰胺，可用于压缩空气(工作压力与温度的关系见图b)及真空系统，不含卤素，不含铜及聚四氟乙烯，可防紫外线及压裂特性，耐水解，耐化学特性及细菌环境，可用于快插接头、倒钩接头和快拧接头，适用于拖链的连接方式在14bar下能安全应用，在高压操作下是一个经济的气管
		外径 /mm					内径 /mm									工作压力 /bar							工作温度 /℃							最小弯曲半径/mm									质量 /g·m^-¹			1—f 6；2—f 10、f 12； 3—f 4、f 8；4—f 16
		4.0					2.9									-0.95~17							-35~+80							18.0									6
		6.0					4.0									-0.95~17							-35~+80							32.0									16
		8.0					5.9									-0.95~17							-35~+80							43.0									24
		10.0					7.0									-0.95~17							-35~+80							58.0									42
		12.0					8.4									-0.95~17							-35~+80							64.0									60
		16.0					12.0									-0.95~17							-35~+80							94.0									92
带加固编织层聚氯乙烯气管	材料：带加固编织层聚氯乙烯气管，可用于压缩空气及水，一般用于低压系统，适用于倒钩式接头
	外径/mm												内径/mm														工作压力/bar														工作温度/℃				质量/g·m^-¹
	3.0												1.5														0.25														-10~+60				6
	4.0												2.0														0.25														-10~+60				12
	5.0												3.0														0.25														-10~+60				16
	6.5												4.0														0.25														-10~+60				25
	12.0												8.0														0.25														-10~+60				77
	注：工作压力是指在最高温度下
丁腈橡胶气管	材料：丁腈橡胶，可用于压缩空气，最高工作压力为18bar，适用于倒钩式接头夹固形式
	外径/mm												内径/mm														工作温度/℃														最小弯曲半径/mm				质量/g·m^-¹
	13.0												6.0														-20~+80														40				6
	16.0												9.0														-20~+80														50				12
	23.0												13.0														-20~+80														100				16
	31.0												19.0														-20~+80														200				25

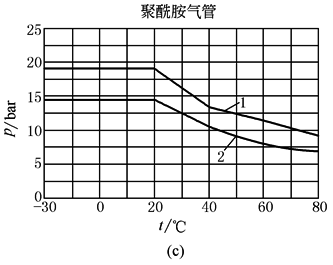

聚酰胺气管	材料：聚酰胺，可用于压缩空气(工作压力与温度的关系见图c)及真空系统，不含卤素，不含PWIS，不含铜及聚四氟乙烯，可防紫外线及压裂特性，耐水解，耐化学特性及细菌环境，可用于倒钩接头和快拧接头，适用于拖链的连接方式
	外径 /mm				内径 /mm											工作温度 /℃									最小弯曲半径/mm								质量 /g·m^-¹								1—f 4；2—f 3、f 6
	4.3				3.0											-30~+80									40								6
	6.0				4.0											-30~+80									50								12
	8.2				6.0											-30~+80									100								16

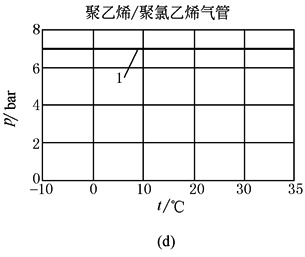

用于食品行业的气管	聚乙烯气管	材料：聚乙烯，可用于压缩空气(工作压力与温度的关系见图d)及真空系统，不含卤素，不含PWIS，不含铜及聚四氟乙烯，可防紫外线及压裂特性，耐水解，耐化学特性及细菌环境，可用于倒钩接头和快拧接头，适用于拖链的连接方式
		外径 /mm							内径 /mm									工作温度 /℃								最小弯曲半径/mm								质量 /g·m^-¹							1—f 9、f 13
		4.3							3.0									-10~+35								18								7
		6.0							4.0									-10~+35								22.5								16
		8.4							6.0									-10~+35								39								25
	耐水解气管	材料：聚氨酯，可用于压缩空气(工作压力与温度的关系见图e)及真空系统，不含卤素，不含PWIS，不含铜及聚四氟乙烯，可防紫外线及压裂特性，耐水解，耐化学特性及细菌环境，可用于快插接头，适用于拖链的连接方式可用于食品工业一区，尤其耐水解和耐微生物特性，可在潮湿环境，可与60℃以下的水接触
		外径 /mm				内径 mm									工作压力 /bar						工作温度 /℃								最小弯曲半径/mm								质量 /g·m^-¹				1—阻燃聚氨酯；2—耐水解聚氨酯； 3—防静电聚氨酯
		3.0				2.1									-0.95~10						-35~+60								12								4.2
		4.0				2.6									-0.95~10						-35~+60								16.0								8.5
		6.0				4.0									-0.95~10						-35~+60								26.0								18.3
		8.0				5.7									-0.95~10						-35~+60								37.0								18.7
		10.0				7.0									-0.95~10						-35~+60								52.0								46.5
		12.0				8.0									-0.95~10						-35~+60								62.0								72.9
		16.0				11.0									-0.95~10						-35~+60								88.0								123
	耐清洁剂气管	材料：聚乙烯，可用于压缩空气(工作压力与温度的关系见图f)及真空系统，不含卤素，不含PWIS，不含铜及聚四氟乙烯，可防紫外线及压裂特性，耐水解，耐化学特性及细菌环境，可用于快插接头、倒钩接头和快拧接头，适用于拖链的连接方式适合食品工业二区，得到FDA认可，耐水解，有高的耐化学性能及耐大多数清洁剂的特性，可替代昂贵的不锈钢
		外径 /mm							内径 /mm									工作温度 /℃								最小弯曲半径/mm								质量 /g·m^-¹							1—耐清洁剂聚乙烯气管
		4.0							2.9									-30~+80								25								5.6
		6.0							4.0									-30~+80								32								14.7
		8.0							5.9									-30~+80								50								21.4
		10.0							7.0									-30~+80								57								37.5
		12.0							8.0									-30~+80								65								54.0

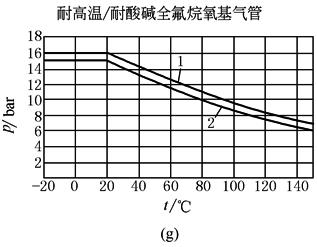

	耐高温/耐酸碱气管(+150℃)	材料：全氟烷氧基，可用于压缩空气(工作压力与温度的关系见图g)及真空系统，不含卤素，不含PWIS，不含铜及聚四氟乙烯，可防紫外线及压裂特性，耐水解，耐化学特性及细菌环境，可用于快插接头和快拧接头尤其在耐高温，耐高压，耐酸碱，抗化学物质方面具有最好的特性。耐水解特性好，能避免清洁剂、润滑剂残余物的影响
		外径 /mm										内径 /mm									最小弯曲半径/mm											质量 /g·m^-¹									1—f 6、f 10、f 12；2—f 4、f 8
		4.0										2.9									37											12
		6.0										4.0									50											34
		8.0										5.9									110											49
		10.0										7.0									140											87
		12.0										8.4									165											125

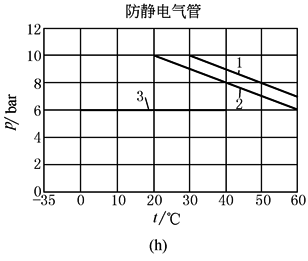

用于电子行业的气管	防静电气管	材料：聚氨酯，可用于压缩空气(工作压力与温度的关系见图h)及真空系统，不含卤素，不含PWIS，不含铜及聚四氟乙烯，可防紫外线及压裂特性，耐水解，可用于快插接头，适用于拖链的连接方式尤其具有突出的防静电、防紫外线特性，可用于电子行业
		外径 /mm							内径 /mm									工作温度 /℃								最小弯曲半径/mm								质量 /g·m^-¹							1—常规用聚氨酯气管；2—阻燃气管； 3—防静电气管
		4.0							2.5									0~+40								17								9
		6.0							4.0									0~+40								26.5								19

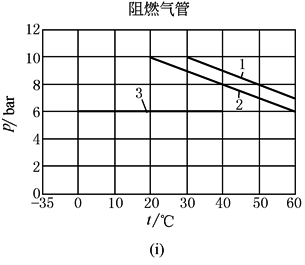

	阻燃型气管	材料：聚氨酯，可用于压缩空气(工作压力与温度的关系见图i)及真空系统，不含卤素，不含PWIS，不含铜及聚四氟乙烯，可防紫外线及压裂特性，耐水解，耐化学特性及细菌环境，可用于快插接头和快拧接头，适用于拖链的连接方式弹性好，阻燃。符合UL94V0-V2标准
		外径 /mm							内径 /mm									工作温度 /℃								最小弯曲半径/mm								质量 /g·m^-¹							1—常规用聚氨酯气管； 2—阻燃气管；3—防静电气管
		6.0							4.0									-35~+60								26.5								20.0
		8.0							5.7									-35~+60								37.0								31.0
		10.0							7.0									-35~+60								54.0								51.0
		12.0							8.0									-35~+60								62.0								79.0

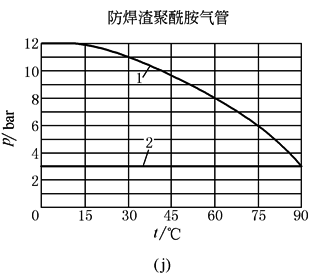

用于汽车行业的防焊渣气管	材料：聚氨酯，可用于压缩空气(工作压力与温度的关系见图j)及真空系统，不含卤素，不含PWIS，不含铜及聚四氟乙烯，可防紫外线及压裂特性，耐水解，耐化学特性及细菌环境，可用于快插接头和快拧接头，适用于拖链的连接方式该气管为两层结构，外套内部为聚氯乙烯，气管为聚酰胺，不含铜及聚四氟乙烯。插入快插接头时，应剪去外套长度X，见下表用于汽车行业，防焊渣飞溅，耐阻燃，耐水解
	用于快插接头的外径/mm		外径 /mm								内径 /mm						工作温度 /℃							外套的壁厚 /mm						剪去的外套长度X /mm								质量 /g·m^-¹			1—工作介质为空气；2—工作介质为油/水
	6.0		8.0								4.0						-30~+90							1.0						17.0								49.0
	8.0		10.0								6.0						-30~+90							1.0						18.0								65.0
	10.0		12.0								7.5						-30~+90							1.0						20.0								88.0
	12.0		14.0								9.0						-30~+90							1.0						23.0								133.0

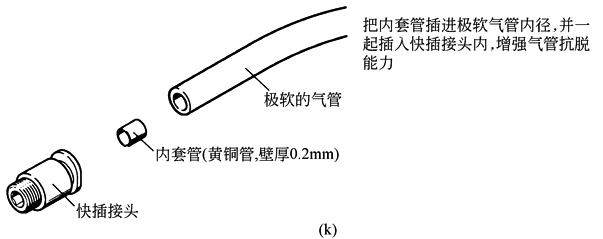

极软的聚氨酯气管	材料：聚氨酯，该气管是极软的聚氨酯气管与内套管(铜管)组合使用的，见图k。弯曲半径小，最适合狭窄空间使用。工作温度为-20~+60℃
	外径 /mm					内径 /mm													最低工作压力 /MPa											最高工作压力 /MPa										最小弯曲半径 /mm				气管抗脱强度 /N(快换接头的情况，无内管套)			气管抗脱强度 /N(快换接头的情况，有内管套)
	4.0					2.5													-20~+40											+40~+60										8.0				15.0			80.0
	6.0					4.0													-20~+40											+40~+60										15.0				60.0			230.0
	8.0					5.0													-20~+40											+40~+60										15.0				60.0			250.0
	10.0					6.5													-20~+40											+40~+60										22.0				85.0			300.0
	12.0					8.0													-20~+40											+40~+60										29.0				110.0			480.0

外表带金属编织层的丁腈橡胶气管	材料：丁腈橡胶，可用于压缩空气、真空系统及水，属于高强度气管，外表带金属编织层，用于快拧接头，防火花、防红热的切削和磨削。弯曲半径小
	外径/mm									内径/mm												工作压力/bar													工作温度/℃								最小弯曲半径/mm			质量/g·m^-¹
	7.0									4.0												0~12													-20~+80								20.0			101
	9.0									6.0												0~12													-20~+80								30.0			140
	12.0									9.0												0~12													-20~+80								45.0			171
耐高压聚氨酯气管(20bar)	套管：聚酰胺，可用于压缩空气及真空系统，最高耐压为20bar，耐化学特性，耐水解
	外径/mm																					工作压力/bar																					工作温度/℃
	6.0																					-0.95~+20																					-20~+80
	8.0																					-0.95~+20																					-20~+80
	10.0																					-0.95~+20																					-20~+80
	12.0																					-0.95~+20																					-20~+80
	16.0																					-0.95~+20																					-20~+80

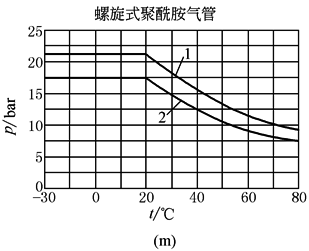

螺旋式聚酰胺气管	1—防折弹簧；2—密封圈																					螺旋式聚酰胺气管长度预先裁定，气管两头有防折皱的弹簧，并配有旋转接头和密封圈，可用于拉伸移动的场合，见图l 材料：聚酰胺，可用于压缩空气(工作压力与温度的关系见图m)及真空系统，不含卤素，不含PWIS，不含铜及聚四氟乙烯，可防紫外线及压裂，耐水解，耐化学特性及细菌环境，适用于拖链的连接方式该气管的环境温度为-30~80℃，抗机械损伤性能突出(由于气管两头有防折皱的弹簧，在使用时防止气管在移动时磨损及抗外界碰撞)
	外径 /mm			内径 /mm										工作压力 /bar						工作温度 /℃								最小弯曲半径/mm								质量 /g·m^-¹					1—f 4；2—f 6
	7.0			4.0										0~12						-20~+80								20.0								101
	9.0			6.0										0~12						-20~+80								30.0								140
	12.0			9.0										0~12						-20~+80								45.0								171

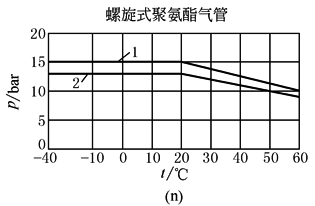

螺旋式聚氨酯气管	材料：聚氨酯，可用于压缩空气(工作压力与温度的关系见图n)及真空系统，不含卤素，不含PWIS，不含铜及聚四氟乙烯，可防紫外线及压裂特性，耐水解，耐化学特性及细菌环境，适用于拖链的连接方式该气管弹性好，抗水解，带加强的编织层和旋转接头。气管长度预先裁定，气管两头有防折皱的弹簧，并配有旋转接头和密封圈。该气管的环境温度为-40~+60℃，低于螺旋式聚酰胺气管的环境温度
	外径/mm							内径/mm												接口											工作长度/m										1—f 10×1.5mm；2—f 12×2mm
	9.5							6.4												G¼											2.4 4.8 6
	11.7							7.9												G³/8											4.8 6
