凸轮机构的封闭方式

封闭方式

图   例   及   说   明

力封闭

利用弹簧力、从动件自重等外力使从动件与凸轮始终保持接触。弹簧力封闭广泛地应用在中、小尺寸的凸轮机构中

形

封

闭

沟槽凸轮与滚子配合

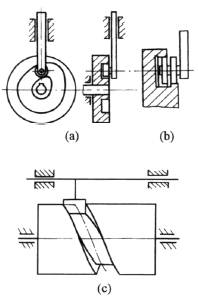

图a、c是形封闭中最简单的形式，但凸轮尺寸较大；为了使滚子能在槽内灵活转动，槽宽应略大于滚子直径；因有间隙，故不宜用于高速。图b是一种改进结构，消除了间隙，但增加了从动件的重量，提高了对凸轮轮廓的精度要求

共轭凸轮与双滚子配合

从动件上的两个滚子，分别与固定在同一根轴上的两个并列凸轮(即共轭凸轮)相接触。通过调整两个滚子的中心距使其紧压在各自的凸轮轮廓上，工作准确可靠，适用于高速重载。但其结构比较复杂，并且对装配精度和凸轮轮廓的加工精度要求较高

双面凸轮与双滚子配合

从动件的两个滚子紧压在凸轮的内、外两个轮廓面上，从动件的运动比较平稳。在圆柱凸轮中，可用圆锥滚子；调整圆锥滚子的轴向位置，可使滚锥无间隙地与凸轮轮廓相接触。凸轮两个轮廓的加工比较困难

共轭凸轮与双平底配合

从动件上的两个平底，分别与同轴转动的两个共轭凸轮相接触。通过调整两个平底间的平行距离，可使平底紧压在凸轮工作轮廓上。对凸轮机构的装配精度及凸轮加工精度要求较高

等径凸轮与双滚子配合

从动件上的两个滚子与同一凸轮轮廓相接触，从动件的移动方位线通过凸轮转动中心，凸轮轮廓上任意两个对应向径(在通过凸轮转动中心的同一直线上)之和恒等于两滚子的中心距。当180°范围内的凸轮轮廓确定之后，另外的180°范围内的轮廓即可根据等距原则确定，所以运动规律的选择受到限制

等宽凸轮与双平底配合

从动件上的两个平底与同一凸轮轮廓相接触。凸轮轮廓的任意两个平行切线之间的距离恒等于两个平底间的距离。当180°范围内的凸轮轮廓确定之后，另外的180°范围内的轮廓即可根据等宽原则确定，所以运动规律的选择受到限制
