4WRZH型电液比例方向阀 |
|||||||
|
技 术 性 能 |
通径/mm |
10 |
16 |
25 |
32 |
||
|
先导阀压力/MPa |
控制油外供 |
3~10 |
|||||
|
控制油内供 |
＜10(大于10时须加减压阀ZDR60P2-30/75YM) |
||||||
|
主阀工作压力/MPa |
32 |
35 |
|||||
|
回油压力/MPa |
T腔(控制油外排) |
32 |
25 |
15 |
|||
|
T腔(控制油内排) |
3 |
||||||
|
油口Y |
3 |
||||||
|
先导控制油体积(当阀芯运动0~100％)/cm3 |
1.7 |
4.6 |
10 |
26.5 |
|||
|
控制油流量(X或Y，输入信号0~100％)/L·min-1 |
3.5 |
5.5 |
7 |
15.9 |
|||
|
主阀流量Qmax/L·min-1 |
270 |
460 |
877 |
1600 |
|||
|
过滤精度/μm |
≤20 |
||||||
|
重复精度/％ |
3 |
||||||
|
滞环/％ |
6 |
||||||
|
介质 |
矿物油、磷酸酯液 |
||||||
|
介质温度/℃ |
-20~70 |
||||||
|
介质黏度/m2·s-1 |
(2.8~380)×10-6 |
||||||
|
质量/kg |
二位阀 |
7.4 |
12.7 |
17.5 |
41.8 |
||
|
三位阀 |
7.8 |
13.4 |
18.2 |
42.2 |
|||
|
电源 |
直流，24V |
||||||
|
电磁铁名义电流/A |
0.8 |
||||||
|
线圈电阻/Ω |
在(20℃)冷值下19.5，最大热态值28.8 |
||||||
|
环境温度/℃ |
50 |
||||||
|
线圈温度/℃ |
150 |
||||||
|
先导电流/A |
≤0.02 |
||||||
|
生产厂 |
北京华德液压集团液压阀分公司、天津液压件一厂、天津液压件二厂、上海立新液压件厂 |
||||||
|

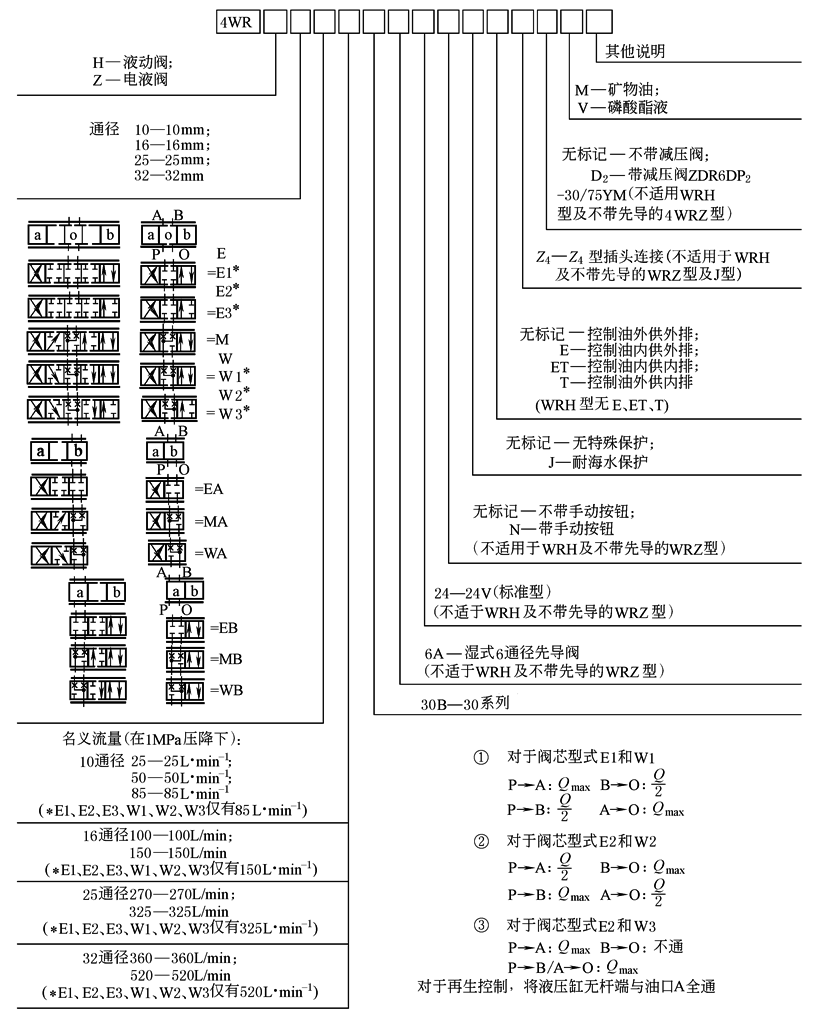

型 号 意 义 |
|
||||||
|

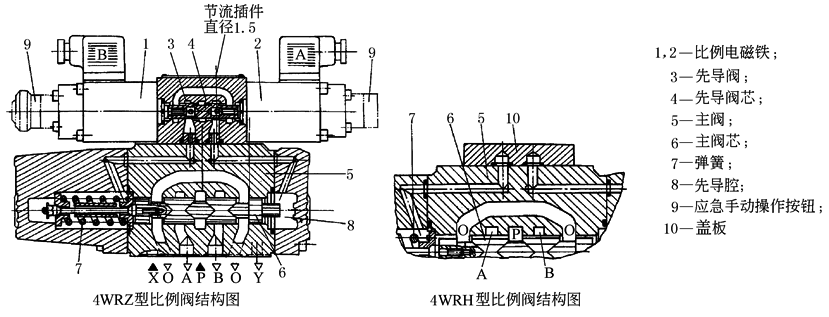

结 构 图 |
|
||||||
