4WRA型电磁比例换向阀 |
||||||
|

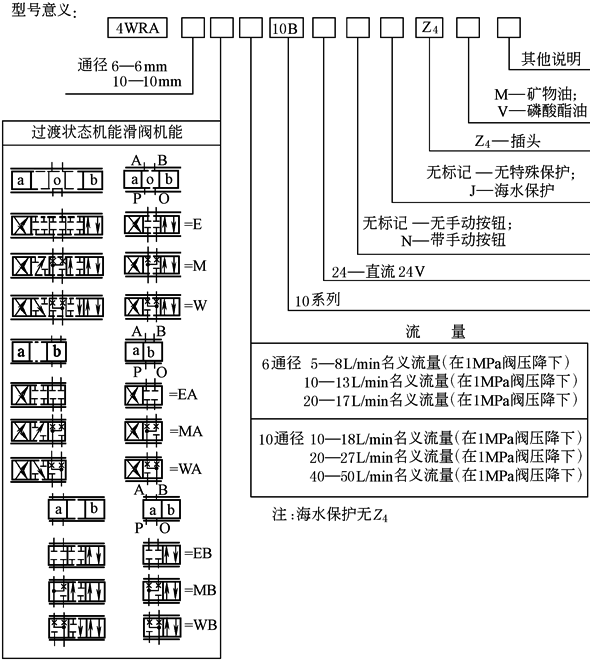

技 术 性 能 、 型 号 意 义 |
通径/mm |
6 |
10 |
|
||
|
工作压力 /MPa |
A、B、P口 |
32 |
32 |
|||
|
O口 |
16 |
16 |
||||
|
流量/L·min-1 |
43 |
95 |
||||
|
过滤要求/μm |
≤20 |
|||||
|
重复精度/％ |
＜3 |
＜2 |
||||
|
滞环/％ |
＜6 |
＜5 |
||||
|
-3dB下的频率响应/Hz |
5 |
3 |
||||
|
介质 |
矿物油、磷酸酯液 |
|||||
|
介质温度/℃ |
-20~70 |
|||||
|
介质黏度/m2·s-1 |
(2.8~380)×10-6 |
|||||
|
质量 /kg |
二位阀 |
1.75 |
5.9 |
|||
|
三位阀 |
2.5 |
7.5 |
||||
|
电源 |
直流，24V |
|||||
|
单个电磁铁最大电流/A |
1.5 |
|
||||
|
线圈电 阻/Ω |
(在20℃)冷值 |
5.4 |
10 |
|||
|
最大热态值 |
8.1 |
15 |
||||
|
最高环境温度/℃ |
50 |
|||||
|
线圈温度/℃ |
150 |
|||||
|
绝缘要求 |
IP65 |
|||||
|
配套放大器 (24V桥式整流) |
VT-3013S30 VT-3017S30 |
VT-3014S30 VT-3018S30 |
||||
|

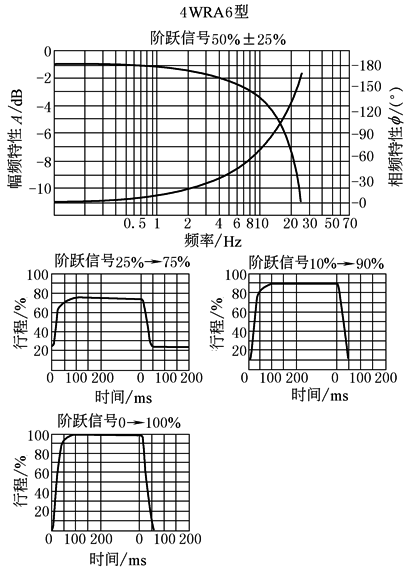

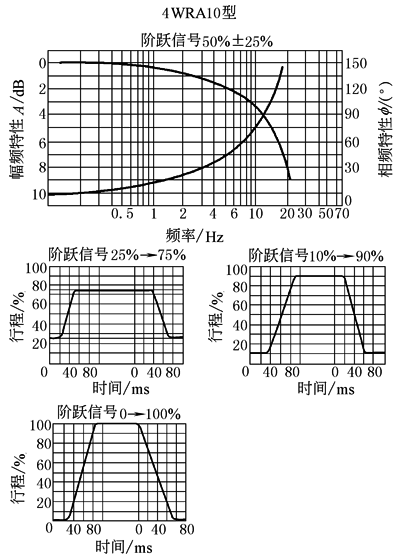

特 性 曲 线 |
|
|
||||
|
注：生产厂北京华德液压集团液压阀分公司。 |
||||||
