MOOGD 661~D665系列电反馈伺服阀 |
||||||||||||||
|
表1 技术性能 |
||||||||||||||
|
型 号 |
D661-...P/B... |
D662-...D... |
D663-... |
D664-... |
D665-... |
|||||||||
|
A |
B |
D.A |
D.B |
P.M |
L...B |
P...M |
L...B |
P...M |
P...H |
K...J |
||||
|
阀类型 |
二级 |
二级 |
二级 |
二级 |
三级 |
二级 |
三级 |
二级 |
三级 |
三级 |
三级 |
|||
|
先导阀型号 |
一级伺服射流管阀 |
一级伺服射流管阀 |
D061伺服射流管阀 |
D061伺服射流管阀 |
D630二级喷挡阀 |
D061伺服射流管阀 |
D630二级喷挡阀 |
D061伺服射流管阀 |
D630二级喷挡阀 |
D631二级喷挡阀 |
D661二级伺服射流管阀 |
|||
|
液压电器特性 |
额定流量Qn(±10)%/L·min-1阀每节流边压差0.5MPa |
20,60, 80, 2×80 |
30,60, 80, 2×80 |
150 250 |
150 250 |
150 250 |
350 |
350 |
550 |
550 |
1000 1500 |
1000 1500 |
||
|
油口最大工作压力(X外控)/MPa |
P,A,B口 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
||
|
T(Y外排) |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
35 |
|||
|
T(Y内排) |
21 |
21 |
14 |
14 |
21 |
14 |
21 |
14 |
21 |
10 |
10 |
|||
|
先导级(标准型)无节流孔 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
21 |
21 |
|||
|
额定电流/电压(mA/V) |
±10/±10 |
|||||||||||||
|
静态特性 |
滞环/% |
<0.3 |
<0.3 |
<0.5 |
<0.5 |
<1.0 |
<0.5 |
<1.0 |
<0.5 |
<1.0 |
<1.0 <0.7 |
<1.0 <0.7 |
||
|
分辨率/% |
<0.05 |
<0.05 |
<0.1 |
<0.1 |
<0.2 |
<0.1 |
<0.2 |
<0.1 |
<0.2 |
<0.3 <0.2 |
<0.3 <0.2 |
|||
|
温度零漂(每38℃)/% |
<1 |
<1 |
<1 |
<1 |
<1.5 |
<1 |
<1.5 |
<1 |
<1.5 |
<2 <1.5 |
<2.5 <2 |
|||
|
阀零位静耗流量/L·min-1 |
≤3.5 |
≤4.4 |
≤4.2 |
≤5.1 |
≤4.5 |
≤5.6 |
≤5.0 |
≤5.6 |
≤5.0 |
≤10.5 |
≤11 |
|||
|
先导级静耗流量/L·min-1 |
≤1.7 |
≤2.6 |
≤1.7 |
≤2.6 |
≤2.0 |
≤2.6 |
≤2.0 |
≤2.6 |
≤2.0 |
≤3.5 |
≤4 |
|||
|
先导阀流量(100%阶跃输入)/L·min-1 |
≤1.7 |
≤2.6 |
≤1.7 |
≤2.6 |
≤2.0 |
≤2.6 |
≤30 |
≤2.6 |
≤30 |
≤45 ≤55 |
≤40 ≤50 |
|||
|
主阀芯行程/mm |
±3 |
±3 |
±5 |
±5 |
±5 |
±4.5 |
±4.5 |
±6 |
±6 |
±5.8 ±8 |
±5.5 ±8 |
|||
|
动态特性 |
频率响应 |
幅频宽(-3dB)/Hz |
>45 |
>70 |
>26 |
>45 |
>100 |
>32 |
>75 |
>26 |
>30 |
>23 |
>90 |
|
|
相频率(90°)/Hz |
>60 |
>70 |
>40 |
>50 |
>80 |
>43 |
>90 |
>36 |
>60 |
>30 |
>65 |
|||
|
阶跃响应(0~全行程)/ms |
28 |
18 |
44 |
28 |
9 |
37 |
13 |
48 |
17 |
30 35 |
10 12 |
|||
|
其 他 |
油液温度/℃ |
-20~80 |
||||||||||||
|
工作介质 |
石油基液压油(DIN51524,1~3部分)。油液黏度允许5~400mm2·s-1,推荐15~100mm2·s-1 |
|||||||||||||
|
质量/kg |
5.6 |
5.6 |
11 |
11 |
11.5 |
19 |
19.5 |
19 |
19.5 |
70 |
73.5 |
|||
|

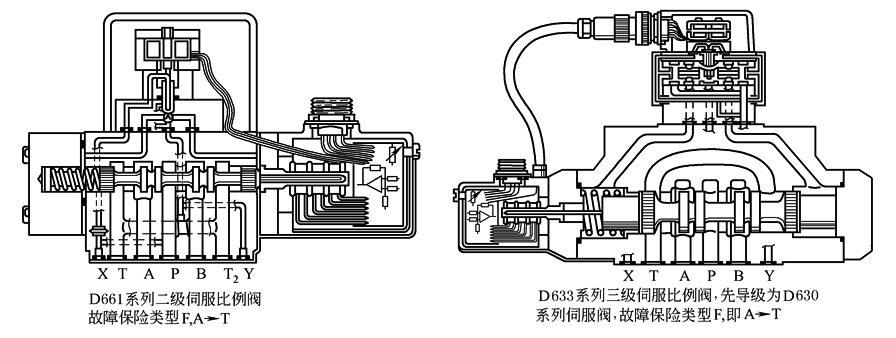

典型产品工作原理图 |
|
|||||||||||||
|
注:1.静、动态性能的额定供油压力为21MPa。频率响应取自各系列最大流量,输入幅值为25%额定值。 2.零偏可外调,滑阀重叠量和压力增益按用户要求。 3.D661~D665系列伺服比例阀可用功率级对中弹簧回零、附加电磁阀切断供油或载荷腔与回油接通等方法构成故障保险类阀。 |
||||||||||||||
|

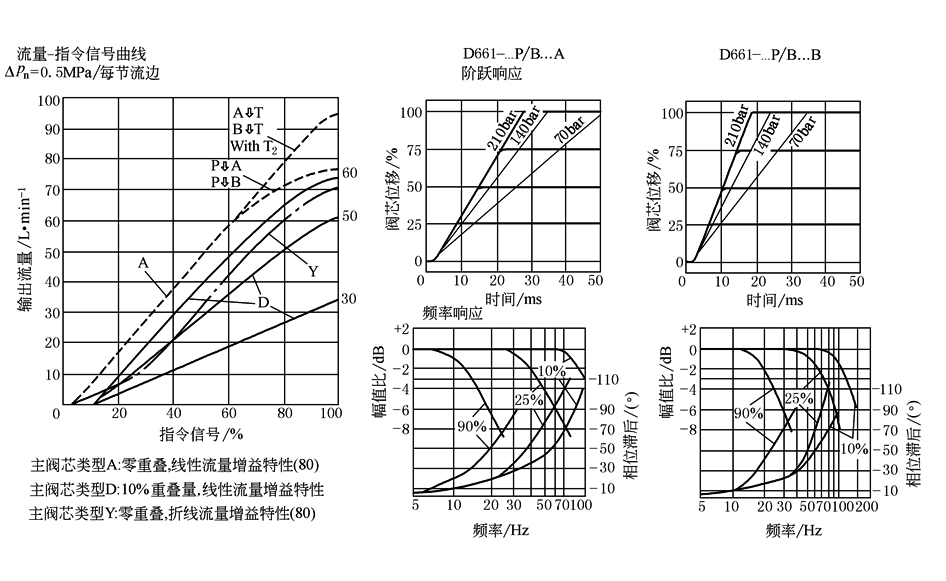

表2 MOOG D661~665伺服阀典型静、动态曲线 |
|
典型特性曲线:额定供油压力(包含先导级)21MPa,油液黏度32mm2·s-1,油液温度40℃

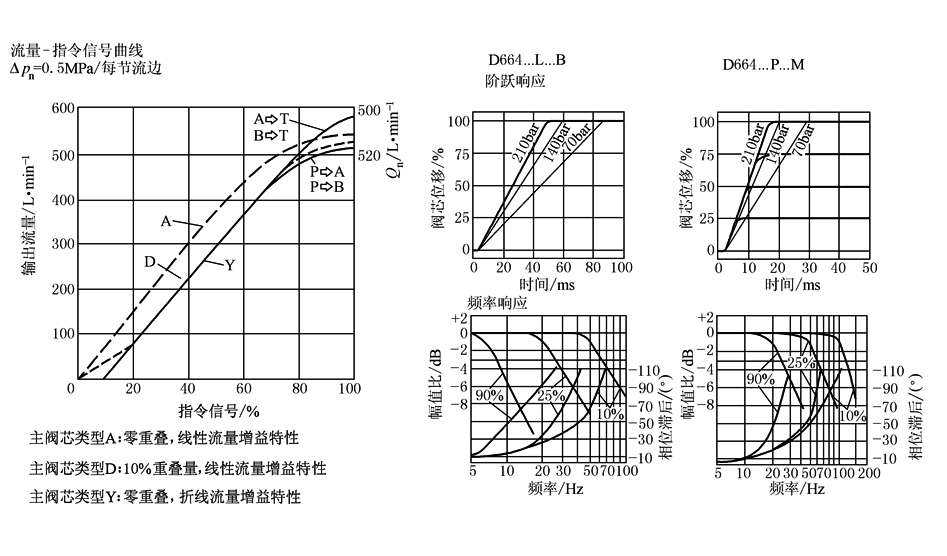

D661 |
|
|
|
典型特性曲线:额定供油压力(包含先导级)21MPa,油液黏度32mm2·s-1,油液温度40℃

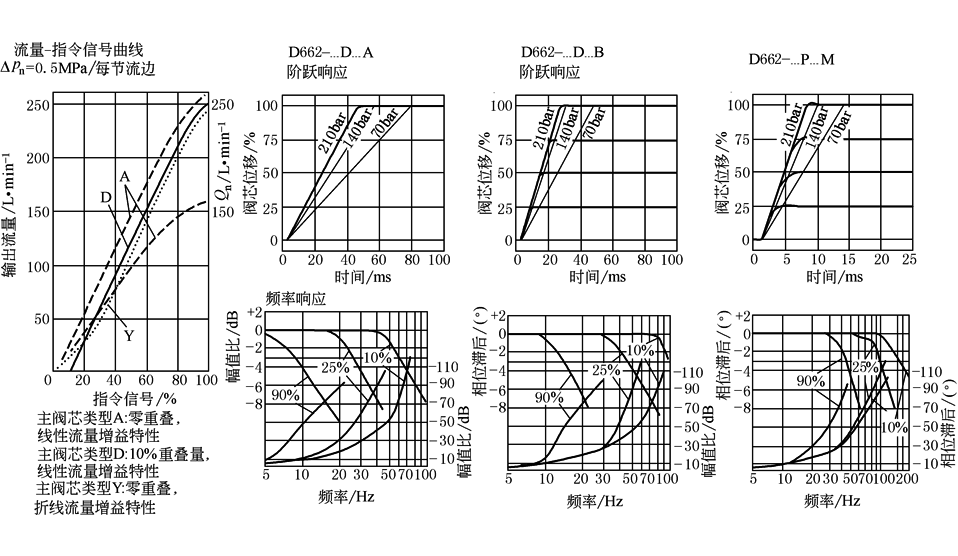

D662 |
|
|
|
典型特性曲线:额定供油压力(包含先导级)21MPa,油液黏度32mm2·s-1,油液温度40℃

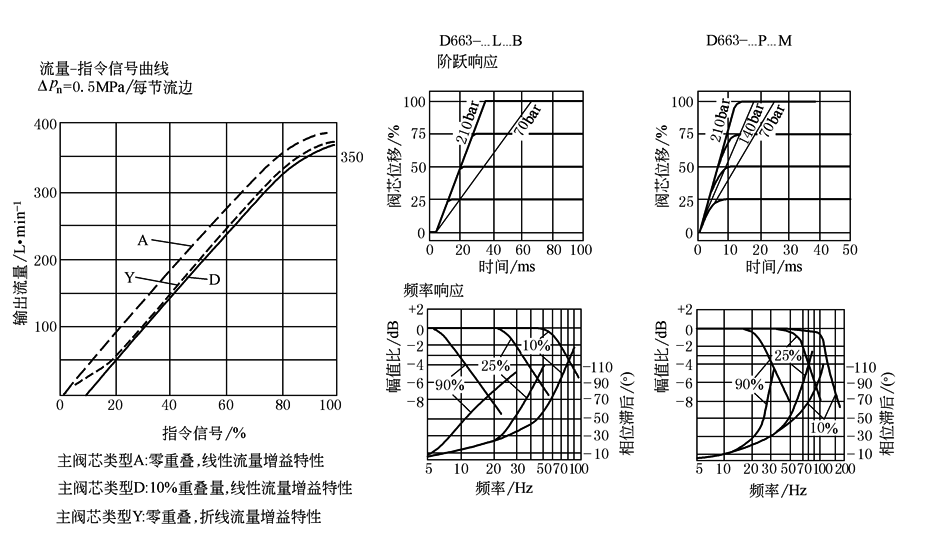

D663 |
|
|
|
典型特性曲线:额定供油压力(包含先导级)21MPa,油液黏度32mm2·s-1,油液温度40℃
D664 |
|
|
|

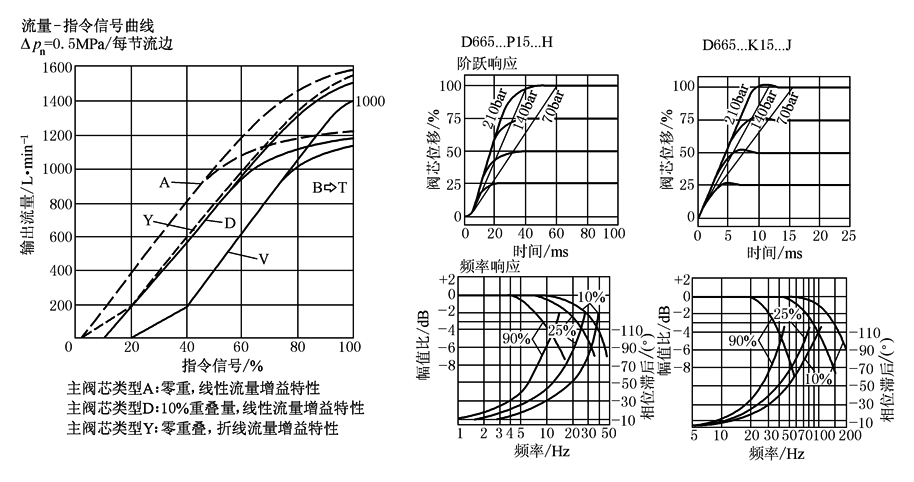

典型特性曲线:额定供油压力(包含先导级)21MPa,油液黏度32mm2·s-1,油液温度40℃
D665 |
|
|
