建模步骤 |
||
|
项目 |
内容 |
说明 |
|

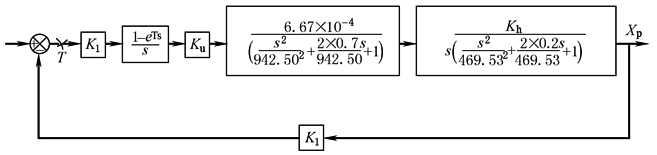

组 成 框 图 |
|
|
|

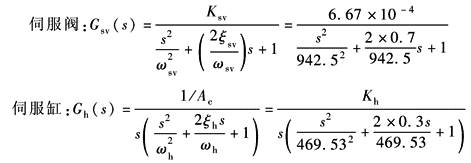

主 要 传 递 函 数 |
|
|
|
新 建 模 型 窗 口 |
|

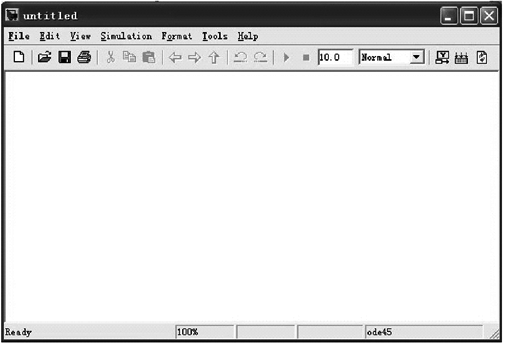

点出“Simulink Library Brower” 下的图标“ 或者选择MATLAB命令窗口中的File\New\Model菜单选项 |
|
拖 入 成 员 块 |
|

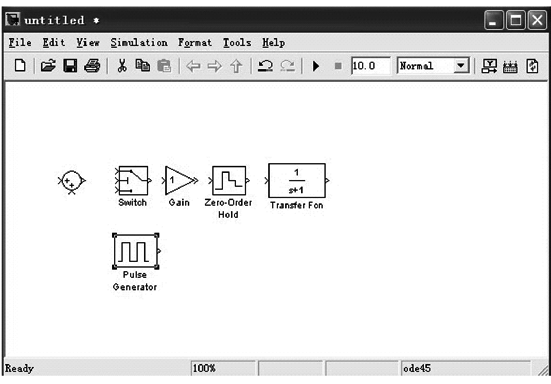

从Simulink元件库中浏览窗口的“Continuous”子元件库中点击“TransferFcn”成员块，并拖到模型窗口 同样方法把“Commonly Used Blocks”子元件库中的“Sum”、“Gain”、“Switch”成员块拖到模型窗口 把Sources/Pulse Generator和Discrete/Zero-Order Hold等成员块拖到模型窗口；按图示顺序排列 |
|
复 制 、 旋 转 成 员 块 |
|

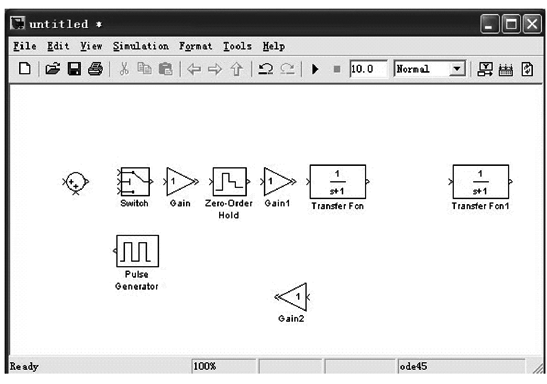

鼠标点出“Transfer Fcn”成员块的同时按住“Ctr1”键，移动鼠标，复制一传递函数“Transfer Fcn1”成员块，同样方法复制“Gain1”和“Gain2”成员块。复制等编辑过程遵循Windows规范操作。选中“Gain2”成员块，点出Format\Rotate Block两次或按“Ctr1+R”键两次使“Gain2”成员块旋转180°；同样方法旋转“Discrete Pulse Generator”成员块 单击成员块并移动鼠标，调整成员块相对位置 |
|
编 辑 成 员 块 |
|

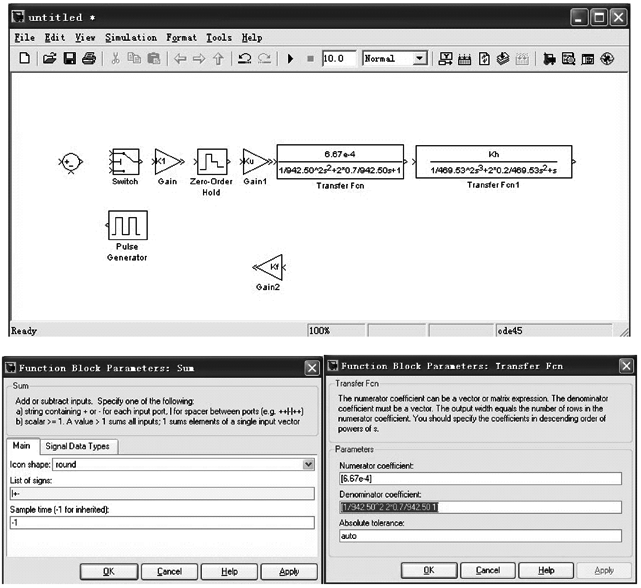

双击每个成员块(Block)，均能在弹出的对话框中对该块的参数进行编辑修改 双击“Transfer Fcn”成员块，把“Numerator”值[1]改为[6.67e-4]；“Denominator”值[11]改为[1/942.50$22*0.7/942.501]，“Transfer Fcn”成员块表达传递函数Gsv(s)。同样方法修改“Transfer Fcn1”成员块，使它表达传递函数Gh(s) 对其他成员块进行相应的修改 单击成员块后，用鼠标拖动成员块的任一角点，可改变成员块尺寸大小，使函数表达式显示完整 |
|
连 接 成 方 框 图 |
|

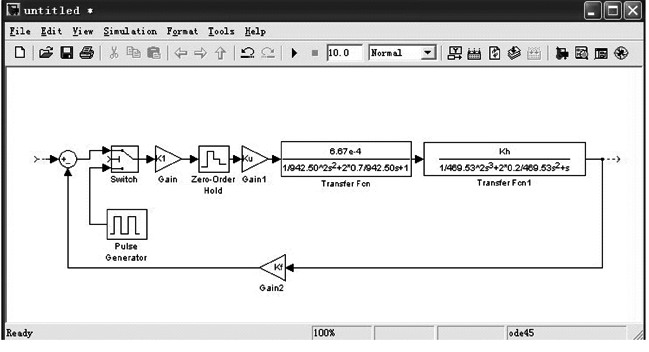

用鼠标点住成员块上的“＞”，并拖到下一成员块的“＞”处，在两成员块间自动连上流程线。从流程线上做分支线时，在点击鼠标前需按住“Ctr1”键。如左图示，其结果和通常书写的传递函数相同 选择菜单File\save，取文件名为“APC”，将保存为APC.md1模型文件 |
