电液位置伺服系统的类型及特点

电液位置伺服系统是最常见的液压控制系统，而且在速度、力、功率和热工参量等各种物理控制系统中，也常存在位置内环，因此电液位置伺服系统的分析与设计是分析和设计各类液压控制系统的基础

类型

职能表

特点

阀控

电液

位置

控制

系统

(1)伺服阀的分辨率高、频响高，因而系统的控制精度高、动态响应高

(2)系统效率较低

(3)系统刚度较小

(4)系统阻尼变化大，零位时阻尼最小

(5)控制功率可以高达上百千瓦

(6)应用于要求高精度高响应场合

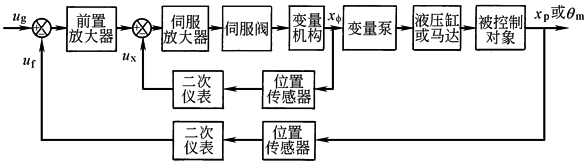

泵控

电液

控制

系统

(1)伺服变量泵的分辨率较低、频响较低，因而系统的控制精度和动态响应较低

(2)系统效率高，特别适于大功率控制

(3)系统刚度较高

(4)系统阻尼低且恒定

(5)用于大功率但精度和响应要求较低的场合
