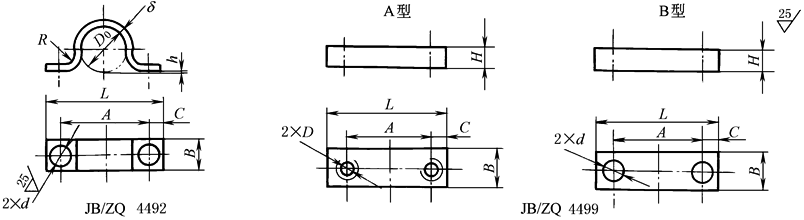

单管夹(摘自JB/ZQ 4492—1997)、单管夹垫板(摘自JB/ZQ 4499—1997)

材料：Q235表面镀锌或发蓝(黑)处理

标记示例

管子外径D₀为14mm用的单管夹：单管夹  14  JB/ZQ 4492—1997

管子外径D₀为22mm用的单管夹螺孔垫板：管夹垫板  A22  JB/ZQ 4499—1997

管子外径D₀为22mm用的单管夹光孔垫板：管夹垫板  B22  JB/ZQ 4499—1997

mm

管子外径

D₀

A

L

C

B

d

单管夹(JB/ZQ 4492)

垫板(JB/ZQ 4499)

质   量/kg

δ

h

R

H

D

JB/ZQ 4492

JB/ZQ 4499

6

25

40

7.5

15

7

2

2

2

8

M6

0.011

0.035

8

28

43

0.013

0.038

10

30

45

0.017

0.04

12

32

47

0.019

0.043

14

35

50

0.021

0.044

16

38

53

0.022

0.046

18

40

55

0.023

0.048

22

45

60

0.025

0.05

24

48

63

0.026

0.052

28

50

65

0.027

0.054

34

65

85

10

20

9

3

5

3

14

M8

0.08

0.16

42

70

90

0.098

0.18

48

80

100

0.106

0.20

60

90

110

0.113

0.24

76

110

135

12.5

25

4

0.140

0.34

89

125

150

0.150

0.40
