结构及工作原理

※CY14-1B型轴向柱塞泵由主体部分和变量机构两大部分组成。四种变量操纵型式的轴向柱塞泵的主体部分是相同的，仅变量机构不同

① 伺服变量采用泵本身输出的高压油控制变量机构，可以用手动或机械等方式操纵伺服机构，以达到变量的目的。其倾斜盘可以倾斜±γ。泵的输出油流可换向

② 压力补偿变量采用双弹簧控制泵的流量和压力特性，使两者近似地按恒功率关系变化

③ 手动变量采用手轮调节泵的流量，泵的输出油流不可换向

④ 定量倾斜盘固定，没有变量机构

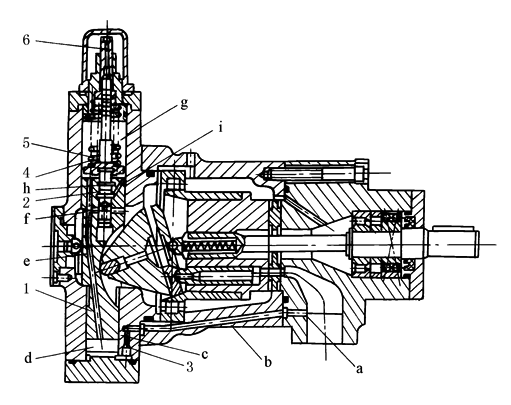

这里着重介绍压力补偿变量泵的工作原理，如下图1所示。从泵打出的高压油由通道a、b、c，再经单向阀3进入变量机构的下腔d，并由此经通道e分别进入通道f、h。当弹簧4、5的向下推力大于由通道f进入控制差动活塞2下端的压力油所产生的向上推力时，h通道打开，则高压油经h通道进入上腔g，推动变量差动活塞1向下运动，使得γ增大，泵的输出流量增加。当泵的压力升高，使得控制差动活塞2下端的向上推力大于弹簧4、5的向下推力时，则控制差动活塞向上运动，h通道关闭，使g腔的油经通道i 卸压，变量差动活塞1向上运动，倾斜角γ减小，泵的输出流量减小

图1  YCY14-1B型压力补偿变量轴向柱塞泵工作原理

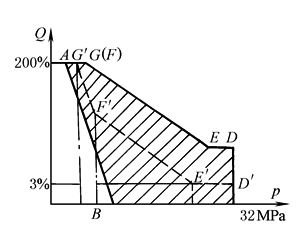

图2的阴影线部分是压力补偿泵的特性调节范围。的斜率是由外弹簧4的刚度决定的，的斜率是由外弹簧4和内弹簧5的合成刚度决定的，的长短是由调节螺杆6调节的位置(限制γ)决定的。使用者只要根据自己要求的特性转换点()的压力和流量值，在调节范围内采用作平行线的方法，即可求出所要求的特性。

图2  YCY14-1B型压力补偿变量泵特性调节范围

图3  配油盘安装图

油泵推荐采用粘度为3～6°E的液压油或透平油，正常工作油温为20～60℃。为了保持油液清洁，在油箱里的吸、排油管的隔挡之间须装100～200目的滤油网。最好在液压系统中装有磁性滤油器或其他滤油器

油泵具有自吸能力，可以安装在油箱上面，吸油高度小于500mm。但禁止在吸油管道上安装滤油器。为防止吸真空，也可以采用压力补油。本泵也适合于安装在油箱里面

泵和电动机之间用弹性联轴器相连接，两轴应力求同心；严禁用皮带轮或齿轮直接装在泵的传动轴上；泵和电动机的公共基础或底座应具有足够的刚度

如果需要改变油泵出厂时的旋转方向或作油马达使用时，须特别注意泵中配油盘的安装，如图3所示

① 泵若按箭头1'或2'的方向旋转(面对泵伸出的轴端看，以下同)，则定位销必须插在对应的销孔1或2内

② 如果把泵作为油马达使用时，则定位销永远插在销孔3'内

泵在启动前必须通过回油口向泵体内灌满洁净的工作油液

本系列轴向柱塞泵是一种靠倾斜盘变量的高压泵。采用配油盘配油、缸体旋转、滑靴和变量之间、配油盘和缸体之间采用了液压静力平衡结构，具有结构简单、体积小、重量轻、效率高、自吸能力强等特点。适用于机床、锻压、冶金、工程机械、矿山机械和船舶等液压传动系统中。本系列轴向柱塞泵技术特性见表技术参数

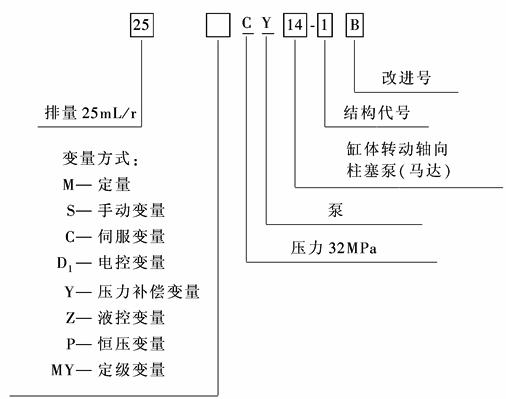

型号意义：
