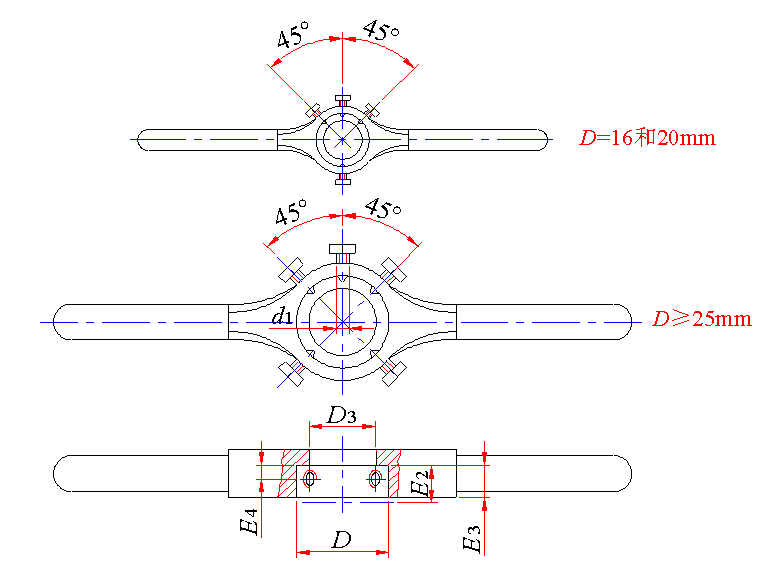

圆板牙架 (摘自GB/T 970.3—1994) (mm)
|
D D10 |
16 |
20 |
25 |
30 |
38 |
45 |
55 |
65 |
75 |
90 |
105 |
120 |
|||||||||
|
E2 |
5 |
5 |
7 |
9 |
11 |
10 |
14 |
18 |
16 |
22 |
18 |
25 |
20 |
30 |
22 |
36 |
22 |
36 |
22 |
36 |
|
|
E3 |
4.8 |
4.8 |
6.5 |
8.5 |
10 |
9 |
13 |
17 |
15 |
20 |
17 |
23 |
18 |
28 |
20 |
34 |
20 |
34 |
20 |
34 |
|
|
E4 0 -0.2 |
2.4 |
2.4 |
3.4 |
4.4 |
5.3 |
4.8 |
6.8 |
8.8 |
7.8 |
10.7 |
8.8 |
12.2 |
9.7 |
14.7 |
10.7 |
17.7 |
10.7 |
17.7 |
10.7 |
17.7 |
|
|
D3 |
11 |
15 |
20 |
25 |
32 |
38 |
48 |
58 |
68 |
82 |
95 |
107 |
|||||||||
|
d1 |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
|||||||||||||||
