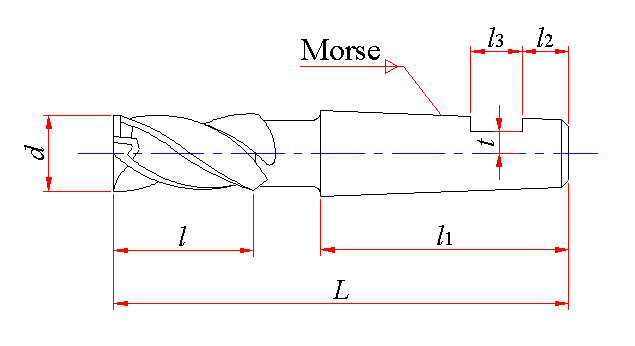

短莫氏锥柄立铣刀  (摘自 GB/T 1109—1985)

d

mm

14

16

18

20

22

25

28

(30)

32

36

40

45

50

L

85

90

95

115

120

140

150

155

160

l

32

36

40

45

50

55

60

65

70

莫氏锥柄号

2

3

4

l₁

40

50

63

l₂

8

17.5

28.5

l₃

14

17

t

5

7

9

注：1.莫氏锥柄的尺寸和偏差按GB1443—1985。

2.括号内尺寸尽量不采用。
