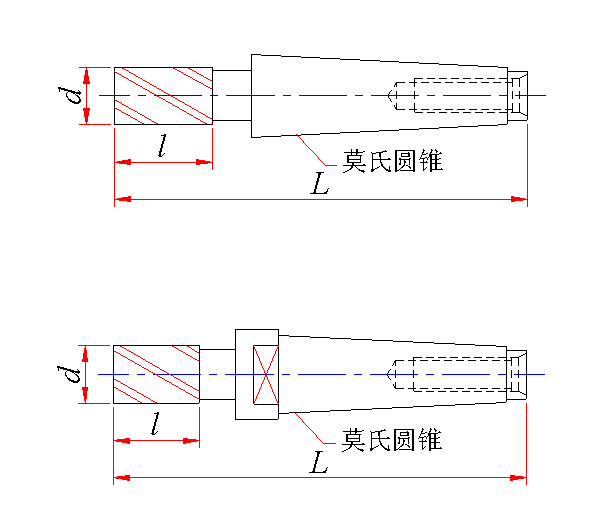

模氏锥柄立铣刀 (摘自GB/T 6117.2—1996) (mm) |
|||||||||||||||||||||||
|
|
|||||||||||||||||||||||
|
直径范围d |
＞ |
5 |
6 |
7.5 |
9.5 |
11.8 |
15 |
19 |
23.6 |
30 |
37.5 |
47.5 |
60 |
||||||||||
|
≤ |
6 |
7.5 |
9.5 |
11.8 |
15 |
19 |
23.6 |
30 |
37.5 |
47.5 |
60 |
75 |
|||||||||||
|
推荐直径d |
6 |
— |
8 |
|
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
— |
63 |
|||||||||
|
— |
7 |
— |
9 |
11 |
14 |
18 |
22 |
28 |
36 |
45 |
— |
56 |
— |
||||||||||
|
l |
标准系列 |
13 |
16 |
19 |
22 |
26 |
32 |
38 |
45 |
53 |
63 |
75 |
90 |
||||||||||
|
长系列 |
24 |
30 |
38 |
45 |
53 |
63 |
75 |
90 |
106 |
125 |
150 |
180 |
|||||||||||
|
L |
标准系列 |
Ⅰ组 |
83 |
86 |
89 |
92 |
96 |
111 |
117 |
123 |
140 |
147 |
155 |
178 |
188 |
221 |
200 |
233 |
200 |
233 |
248 |
||
|
Ⅱ组 |
— |
201 |
211 |
249 |
223 |
261 |
223 |
261 |
276 |
||||||||||||||
|
长系列 |
Ⅰ组 |
94 |
100 |
108 |
115 |
123 |
138 |
148 |
160 |
177 |
192 |
208 |
231 |
250 |
283 |
275 |
308 |
275 |
308 |
338 |
|||
|
Ⅱ组 |
— |
254 |
273 |
311 |
298 |
336 |
298 |
336 |
366 |
||||||||||||||
|
莫氏圆锥号 |
1 |
2 |
3 |
4 |
5 |
4 |
5 |
4 |
5 |
||||||||||||||
|
齿数 |
粗齿 |
3 |
4 |
6 |
|||||||||||||||||||
|
中齿 |
4 |
6 |
8 |
||||||||||||||||||||
|
细齿 |
— |
5 |
6 |
8 |
10 |
||||||||||||||||||
