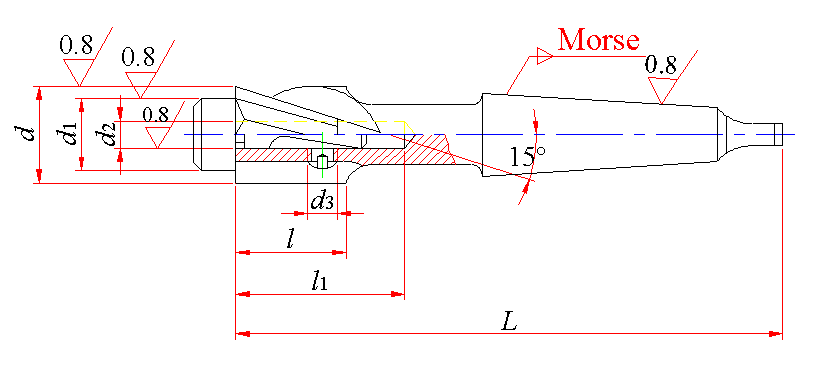

带可换导柱锥柄平底锪钻 (摘自GB/T 4261—1984) (mm) |
|||||||
|
|
|||||||
|
d×d1 |
d2 |
d3 |
莫氏锥柄号 |
L |
l |
l1 |
适用螺栓或螺钉规格 |
|
15×6.6 |
4 |
M3 |
2 |
132 |
22 |
30 |
M6 |
|
15×9 |
M8 |
||||||
|
18×9 |
5 |
M4 |
140 |
25 |
38 |
M8 |
|
|
18×11 |
M10 |
||||||
|
20×9 |
M8 |
||||||
|
20×11 |
M10 |
||||||
|
22×14 |
6 |
M5 |
150 |
30 |
46 |
M12 |
|
|
24×11 |
M10 |
||||||
|
24×14 |
M12 |
||||||
|
26×14 |
8 |
M6 |
3 |
180 |
35 |
54 |
M12 |
|
26×16 |
M14 |
||||||
|
28×14 |
M12 |
||||||
|
28×18 |
M16 |
||||||
|
30×16 |
M14 |
||||||
|
30×18 |
M16 |
||||||
|
32×16 |
10 |
M8 |
190 |
40 |
64 |
M14 |
|
|
32×18 |
M16 |
||||||
|
32×20 |
M18 |
||||||
|
34×18 |
M16 |
||||||
|
36×20 |
M18 |
||||||
|
36×22 |
M20 |
||||||
|
38×20 |
M18 |
||||||
|
38×24 |
M22 |
||||||
|
40×22 |
M20 |
||||||
|
40×24 |
M22 |
||||||
|
42×22 |
12 |
4 |
236 |
50 |
76 |
M20 |
|
|
42×24 |
M22 |
||||||
|
42×26 |
M24 |
||||||
|
46×24 |
M22 |
||||||
|
46×30 |
M27 |
||||||
|
48×26 |
M24 |
||||||
|
48×30 |
M27 |
||||||
|
48×33 |
M30 |
||||||
|
50×26 |
M24 |
||||||
|
55×30 |
16 |
M10 |
250 |
63 |
88 |
M27 |
|
|
55×33 |
M30 |
||||||
|
60×33 |
M30 |
||||||
|
60×39 |
M36 |
||||||
