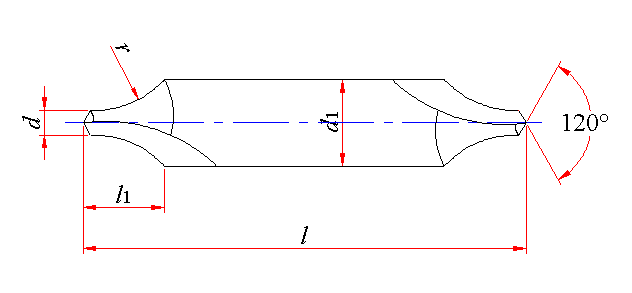

弧形（R型）中心钻 (摘自GB/T 6078.3—1998) (mm) |
|||||||||||
|
|
|||||||||||
|
d |
1.00 |
(1.25) |
1.60 |
2.00 |
2.50 |
3.15 |
4.00 |
(5.00) |
6.30 |
(8.00) |
10.00 |
|
d1 |
3.15 |
3.15 |
4.00 |
5.00 |
6.30 |
8.00 |
10.00 |
12.50 |
16.00 |
20.00 |
25.00 |
|
l |
31.5 |
31.5 |
35.5 |
40.0 |
45.0 |
50.0 |
56.0 |
63.0 |
71.0 |
80.0 |
100.0 |
|
l1 |
3.00 |
3.35 |
4.25 |
5.30 |
6.70 |
8.50 |
10.60 |
13.20 |
17.00 |
21.20 |
26.50 |
|
r |
2.50～3.15 |
3.15～4.00 |
4.00～5.00 |
5.00～6.30 |
6.30～8.00 |
8.00～10.00 |
10.00～12.50 |
12.50～16.00 |
16.00～20.00 |
20.00～25.00 |
25.00～31.50 |
