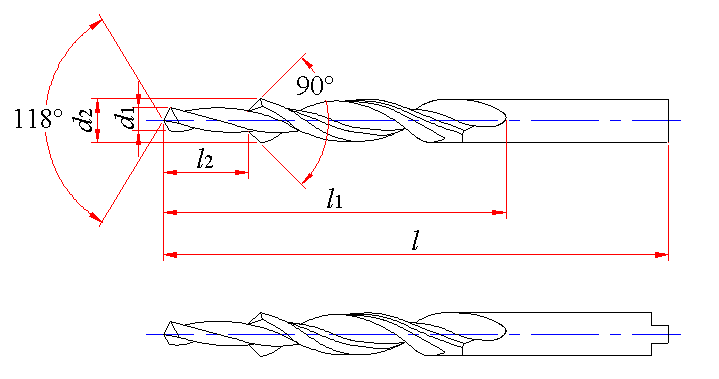

攻螺纹前钻孔用直柄阶梯麻花钻 (摘自GB/T6138.1—1997) (mm) |
||||||||||||||||
|
|
||||||||||||||||
|
d1 h9 |
2.5 |
3.3 |
4.2 |
5.0 |
6.8 |
8.5 |
10.2 |
12.0 |
2.65 |
3.50 |
4.50 |
5.20 |
7.00 |
8.80 |
10.50 |
12.50 |
|
d2 h8 |
3.4 |
4.5 |
5.5 |
6.6 |
9.0 |
11.0 |
14.0 |
16.0 |
3.4 |
4.5 |
5.5 |
6.6 |
9.0 |
11.0 |
14.0 |
16.0 |
|
l |
70 |
80 |
93 |
101 |
125 |
142 |
160 |
178 |
70 |
80 |
93 |
101 |
125 |
142 |
160 |
178 |
|
l1 |
39 |
47 |
57 |
63 |
81 |
94 |
108 |
120 |
39 |
47 |
57 |
63 |
81 |
94 |
108 |
120 |
|
l2 js16 |
8.8 |
11.4 |
13.6 |
16.5 |
21.0 |
25.5 |
30.0 |
34.5 |
8.8 |
11.4 |
13.6 |
16.5 |
21.0 |
25.5 |
30.0 |
34.5 |
|
适用的 螺纹孔 |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M3×0.35 |
M4×0.5 |
M5×0.5 |
M6×0.75 |
M8×1 |
M10×1.25 |
M12×1.5 |
M14×1.5 |
