壁板的布肋形式

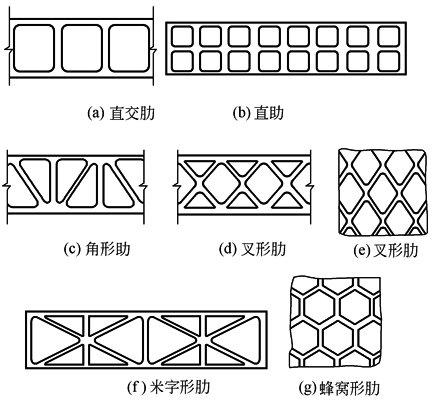

肋的形式很多如图1所示，实际上可分三大类种，即直交肋(井字形肋)、斜交肋(包括角形肋、叉形肋、米字形肋)与蜂窝形肋。模型实验和计算结果表明，采用米字形肋与采用井字形肋的零件相比，前者的抗扭刚度高两倍以上，抗弯刚度则相近。但米字形肋铸造工艺性较差，铸造费时间且容易出废品，多用于焊接工艺。蜂窝形肋在连接处不易堆积金属，所以内力小，不易产生裂纹，刚度也高

图1  肋的形式

肋板的厚度一般取为大件壁厚的0.8倍左右，高度一般取为壁厚的4~5倍。见表箱体结构参数的选择中表3

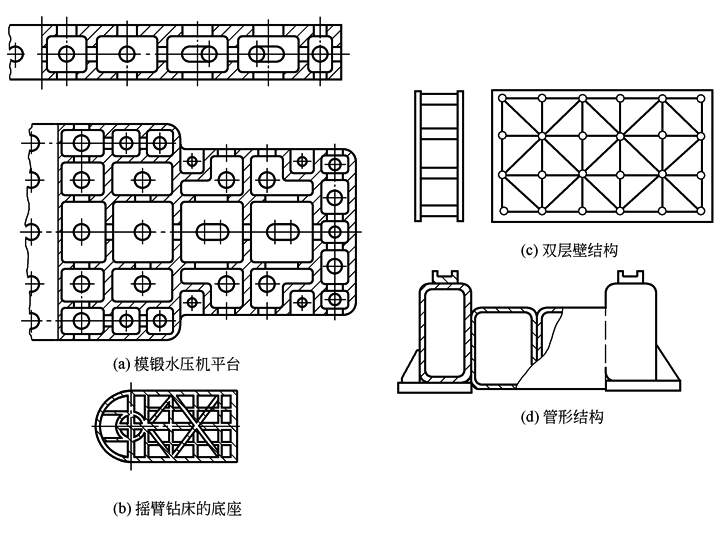

图2为平板类布肋的实例。图b为摇臂钻床的底座，其中的环形肋与径向肋为安装立柱的部位；图c为双层壁结构，上下板之间有序地焊上一段段管子，以条钢构成对角肋网。用于大型、精密机架；图d为管形结构，它的特点是重量轻，抗扭刚度高

图2  平板类布肋的实例
