有加强肋的整体式机架的肋板布置

肋板布置的原则如下

1) 肋板布置的目的是要提高机架的强度和刚度

例如，前面表机床立柱及其他中图1所示的机床立柱为一整体式机架，其计算方法虽然可以按悬臂立柱的屈曲或扭转刚度来校核，但由于作用在导轨上的是单边力，使立柱断面形状发生变形，立柱的侧壁产生屈曲、立柱的棱角不能保持直角，这种变形称为断面形状的畸变。为了尽量减少断面畸变，主要通过加强肋来提高刚度和改进导轨结构。图中的板壁纵向肋主要用来提高立柱的弯曲刚度，而横向肋则可起到减少断面形状畸变的作用。它们组合后起到了阻止各段壁板的变形与振动的作用

图1为破碎机下架体的外壁布肋形式，使整个机架及侧壁的强度和刚度得以提高

图1  破碎机下架体的外壁布肋

2) 肋板布置的位置根据材料力学的原理，使主材的内力能尽量减小

例如，大件的支承点直接作用在肋板上，或直接与肋板相联系，如图2所示；或者使局部载荷分散传递，如图3所示，肋板如同桁架的斜杆将上板受的载荷直接传递到下板，使上板本来会受到弯曲的作用变为肋板的受压

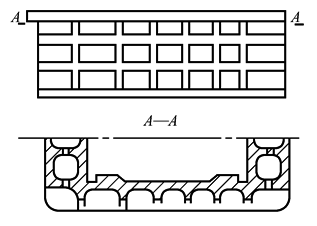

图2  大件的支承点直接与肋板相联系

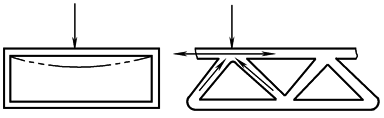

图3  局部载荷分散传递示意图

3) 经济性。使材料尽可能少，加工方便、经济

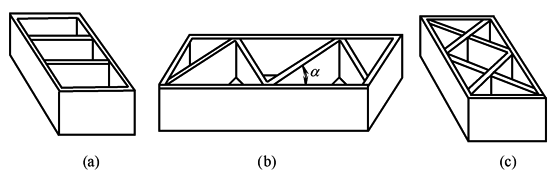

肋的布置方式对刚度影响很大。例如图4所示，图a的抗弯矩能力较低，图b较高，图c最高。但后者工艺要求也较复杂。图中α角一般取45°~55°

图4  机床基础件内肋板的布置

各种布肋形式对刚度影响比较见表布肋形式对刚度影响

壁板与肋板的厚度见表箱体结构参数的选择。壁板的布肋形式见表壁板的布肋形式

4) 有时配肋还要考虑机架的弹性匹配，对机器的性能影响

5) 对于像大型机床的基础件以及承载较大的导轨支承壁，宜用双层板结构。如图5所示。不同尺寸双层壁与单层平板的静刚度和固有频率的对比见表孔对箱体刚度的综合影响中表2

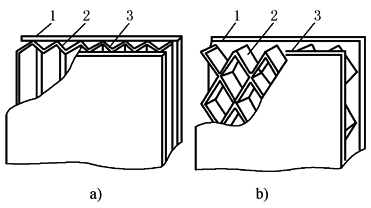

图5  双层壁板结构

1—外壁板；2—肋板；3—内壁板
