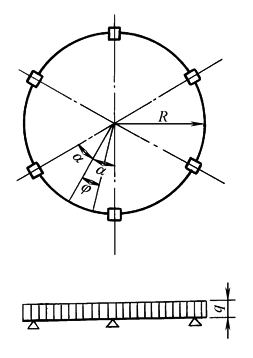

连续水平圆弧梁在均布载荷作用下的弯矩、剪力及扭矩

圆弧梁支柱数

最大剪力

弯       矩

最大扭矩

支柱轴线与最大扭

矩截面间的中心角

在二支柱间的跨中

支柱上

4

Rπq/4

0.03524πqR²

-0.06831πqR²

0.01055πqR²

19°12'

6

Rπq/6

0.01502πqR²

-0.02964πqR²

0.00302πqR²

12°44'

8

Rπq/8

0.00833πqR²

-0.01653πqR²

0.00126πqR²

9°32'

12

Rπq/12

0.00366πqR²

-0.00731πqR²

0.00037πqR²

6°21'

注：表中R单位为mm；q单位为N/mm。
