等跨梁在常用载荷作用下的内力及挠度系数

等跨梁在常用载荷作用下的内力及挠度系数
1) 在均布及三角形载荷作用下 M＝表中系数×ql² Q＝表中系数×ql y₀＝表中系数× 2) 在集中载荷作用下 M＝表中系数×Pl Q＝表中系数×P y₀＝表中系数× 3) 当载荷组成超出本表所示的形式时，对于对称载荷，可利用表各种载荷化成具有相同支座弯矩的等效均布载荷中的等效均布载荷q_E，计算支座弯矩；然后按单跨简支梁在实际载荷及求出的支座弯矩共同作用下计算跨中弯矩和剪力 4) 内力正负号说明 M——弯矩，使截面上部受压，下部受拉者为正； y₀——挠度，向下变位者为正； Q——剪力，对邻近截面所产生的力矩沿顺时针方向者为正
载荷图		跨内最大弯矩					支座弯矩			剪力						跨度中点挠度
		M₁			M₂		M_B			Q_A		Q_B_左 Q_B_右		Q_C		y₁		y₂
两跨梁		0.070			0.0703		-0.125			0.375		-0.625 0.625		-0.375		0.521		0.521
		0.096			—		-0.063			0.437		-0.563 0.063		0.063		0.912		-0.391
		0.048			0.048		-0.078			0.172		-0.328 0.328		-0.172		0.345		0.345
		0.064			—		-0.039			0.211		-0.289 0.039		0.039		0.589		-0.244
		0.156			0.156		-0.188			0.312		-0.688 0.688		-0.312		0.911		0.911
		0.203			—		-0.094			0.406		-0.594 0.094		0.094		1.497		-0.586
		0.222			0.222		-0.333			0.667		-1.333 1.333		-0.667		1.466		1.466
		0.278			—		-0.167			0.833		-1.167 0.167		0.167		2.508		-1.012
载荷图	跨内最大弯矩			支座弯矩				剪力							跨度中点挠度
	M₁		M₂	M_B		M_C		Q_A	Q_B_左 Q_B_右		Q_C_左 Q_C_右		Q_D		y₁		y₂	y₃

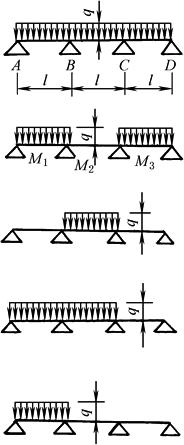

三跨梁	0.080		0.025	-0.100		-0.100		0.400	-0.600 0.500		-0.500 0.600		-0.400		0.677		0.052	0.677
	0.101		—	-0.050		-0.050		0.450	-0.550 0		0 0.550		-0.450		0.990		-0.625	0.990
	—		0.075	-0.050		-0.050		-0.050	-0.050 0.500		-0.500 0.050		0.050		-0.313		0.677	-0.313
	0.073		0.054	-0.117		-0.033		0.383	-0.617 0.583		-0.417 0.033		0.033		0.573		0.365	-0.208
	0.094		—	-0.067		0.017		0.433	-0.567 0.083		0.083 -0.017		-0.017		0.885		-0.313	0.104
注：表中y、l单位为mm；Q、P单位为N；M单位为N·mm；q单位为N/mm。
