支座的简化

计算中选用的支座简图必须与支座的实际构造和变形特点相符合。支座通常可简化为活动铰支座、固定铰支座、固定端支座三种。有时需精确计算而简化为弹性支座。弹性支座所提供的反力与结构支承端相应的位移成正比

在对实际支座进行简化时，有的支座构造特征明显，很容易简化，例如图1所示的车辆常用的叠板弹簧的左支座A和右支座B就分别是活动铰支座和固定铰支座。有的并不明显。因为铰支座的计算比较方便，因此，对于非标准设计的机架，在满足下列条件下都可按活动铰支座或固定铰支座计算：

① 该支座简化为铰支座后，结构仍是稳定的；

② 该支座简化为铰支座后，结构杆件内的应力仍在许用应力范围之内

一般地基上部的基础是结构的支座。如以不在一条直线上的三个和三个以上的螺钉牢固安装在基础上，且支架座有足够的刚度时，视为固定端支座。例如表用于柱和刚架的支座中图2、图3为固定端支座。除此两图外，表用于梁和刚架的支座、表用于柱和刚架的支座各种支座图皆可作为铰支座而使计算工作量大为简化。对于插入混凝土的钢支柱，当插入基础深度是柱宽边宽度1.5倍以上，且不小于500mm时，可作为固定支座。否则仍可作为铰支座。除了是悬臂的支柱支座无法简化为铰支座外，为简化计算也可以简化为铰支座(铰支点一般以插入长度的1/2处计算)

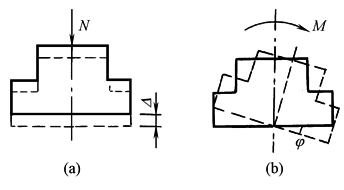

有的支座构造特征很不明显，需要具体分析支座处构件和基础的相对变形或刚度。有时，支座的计算简图决定于基础的构造。当地基土壤比较坚实，其变形可以忽略时，地基上部的支座中心即支点。当地基土壤较软，变形比较显著时，可以把基础简化为弹性支座(如图2)

例如一根受均布载荷q的连续梁，各支点都固结时(这是比较难实现的)，按两端固定梁计算，最大内弯矩发生在支点处，为M＝ql²/12(l为两支点间跨度)；按各支点为铰结的连续梁来计算，最大内弯矩也发生在支点处，为M＝ql²/10。应力相差约20%

图1　　　　　　　　　　　　　　　　　　　　　　　　　　图2
