数字频率计测频法

测量振动频率的直读仪器，目前多采用数字式频率计，这是因为数字式频率计具有很高的精确度和稳定性，同时数字显示使用也很方便

数字频率计测量频率的过程，就是在标准单位时间内，记录电信号变化的周波数。典型的数字频率计的方框图如图1所示。显然数字频率计必须有一高精度的时间标准。通常由石英晶体振荡器经分频器分频后，获得不同的时间标准。被测信号首先进入放大整形电路，将周期信号放大并整形为前沿陡峭的脉冲信号。然后再把此信号送入计数门。计数门的开闭由标准时间信号控制。当计数门打开的标准时间内通过计数门的信号脉冲数被计数器记录下来，该脉冲数即为被测信号的频率

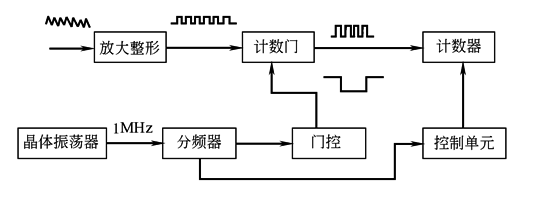

图1  测量频率的工作原理

当用频率计测量频率较低的振动时，误差很大。所以对低频信号改为测周期，测量周期的原理(图2)与测量频率是相反的，这样就会明显地提高准确度

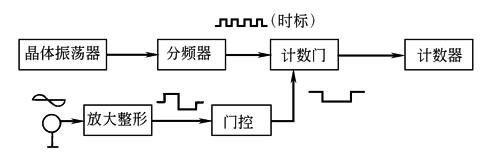

图2  测量周期的工作原理
