李沙育图形法

在振动测量中，振动频率的测量比其他参数的测量容易实现。然而，它在振动测量中却占据很重要的地位，而且往往是首先遇到和必须解决的问题

利用李沙育图形测量振动频率，所用的仪器为阴极射线示波器和正弦信号发生器。将传感器感受到的信号，接到示波器的垂直(或水平)输入，再把正弦信号发生器的输出接至示波器的水平(或垂直)输入。同时把“x轴选择”开关置于“x轴增幅”位置，并适当调整“x轴增幅”与“y轴增幅”的旋钮，就会在示波器的荧光屏上出现两信号的合成图形。调节正弦信号发生器的输出频率，使荧光屏上出现稳定的椭圆或圆形波形。这时被测信号的频率就等于正弦信号发生器的频率。从正弦信号发生器的刻度盘上可读出输出信号的频率值，即被测振动信号频率。若示波器荧光屏上出现的是其他复杂稳定图形，同样可根据正弦信号发生器的输出频率值，来确定被测信号的频率。这时需要根据下图判断被测振动信号和正弦信号发生器的输出频率比(m/n)

由此可见，利用李沙育图形，可以测量出被测振动信号的频率。其测量精度和信号发生器的频率指示精度一样。在测量过程中，应当注意选用示波器和信号发生器的工作频率范围，必须能够覆盖测量所需要的数值。对于机械振动量来说，主要是下限频率应满足测量要求

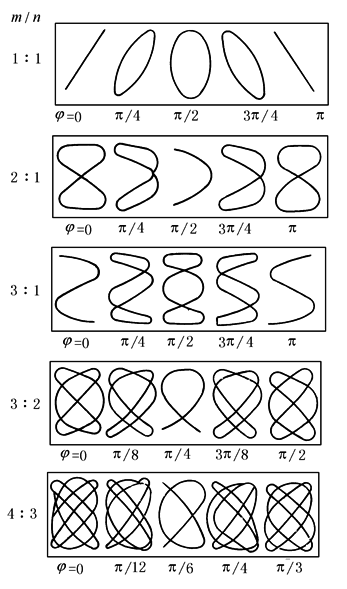

李沙育图形

m—沿水平轴简谐振动信号的频率；

n—沿垂直轴简谐振动信号的频率
