智能化数据采集与分析处理、监测系统

振动测试仪器布置框图示例已见图1

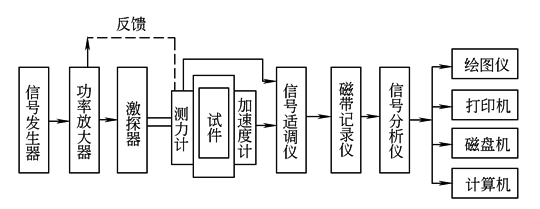

图1　振动测试仪器设备布置框图示例

(1)智能化振动数据采集分析系统

智能模块化结构以DSP系统为核心模块，作为主-次处理器。通过接口把各模块和PC机连成整体，配置相应的软件，成为功能全面的监测、预测和诊断系统。开发的DSP系统，包括存储器分配、系统控制、各种接口电路、总线等，满足现代旋转机械振动数据采集分析的需要。例如，用于发电机组等旋转机械的振动数据采集分析装置。DSP(数字信号处理器)是市场可以购置的

振动数据采集分析装置的主-次处理器结构的框图，如图2所示

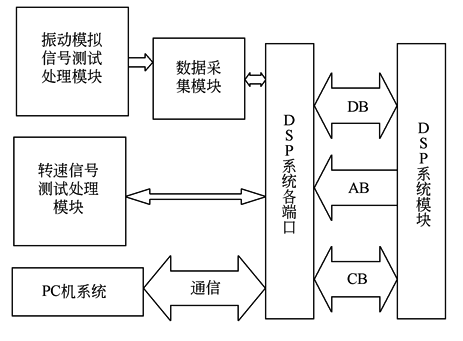

图2　振动数据采集分析装置的主-次处理器结构框图

数据采集模块，是经两通道的D/A程控放大器和A/D转换器与DSP系统接口的。还有转速信号处理模块，DSP系统模块软件，由DSP汇编语言编制调试而成。可以实时地进行大量的振动信号和转速信号的数据采集，实时滤波、实时FFT分析及其他实时分析等；可进行人机对话，可输入装置的参数、变量、命令等；可以显示数据、绘制图形、打印结果等。有用于连接其他计算机(PC)的接口和多用途的I/O引线，进行数据交换

(2)传感器与数据采集卡的选用

对于机械设计人员来说，振动的处理与分析主要是了解其内容及可能有的方法和其优缺点，适用范围等，以便于购买或定制。网上可查到很多制造传感器与生产数据采集卡的公司和厂家，也有研制测试、监控全系统的单位
