力锤及应用

力锤又称手锤，是手握式冲击激励装置，也是目前试验模态分析中经常采用的一种激励设备。图1为力锤的结构示意图。它由锤帽、锤体和力传感器等几个主要部件组合而成。当用力锤敲击试件时，冲击力的大小与波形由力传感器测得并通过放大记录设备输出、记录。使用不同的锤帽材料可以得到不同脉宽的力脉冲，相应的力谱也不同。常用的锤帽材料有橡胶、尼龙、铝、钢等。一般橡胶锤帽的带宽窄，钢最宽。因此，要根据相同的结构和分析频带选用不同的锤。常用力锤的锤体重约几十克到几十千克，冲击力可达数万牛顿。由于力锤结构简单，便于制作，使用十分方便，而且避免了使用价格昂贵的激振设备及其安装激振器带来的大量工作，因此，它被广泛地应用于现场及室内的激振试验

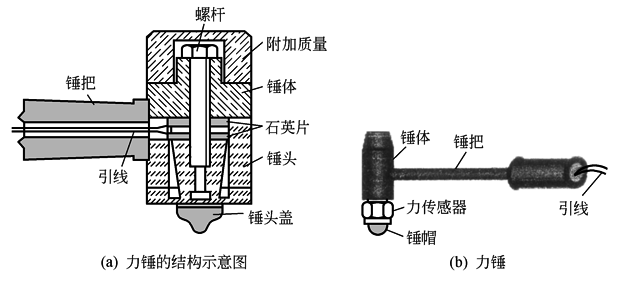

图1　力锤

脉冲锤击激振法，是采用力锤对试件敲击，系统示意图如图2；冲击力函数和频谱如图3

为了消除噪声干扰，采用脉冲锤击法时，必须采用多次平均

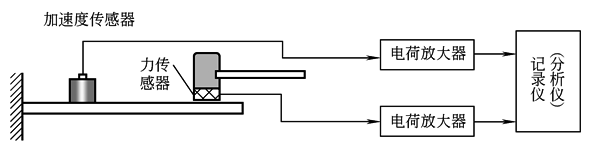

图2　脉冲锤击激振法示意图

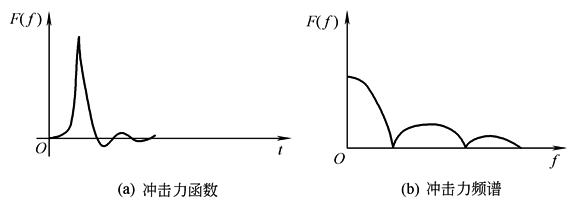

图3　冲击力函数和频谱
