物料的等效参振质量和等效阻尼系数 |
||||||||||||
|
运动物料相当有百分之几参振，称等效参振系数或等效参振折算系数Km，物料对振动机体产生的阻尼用当量阻尼系数Cm表示。当抛掷指数D＝2~3时，当量阻尼系数Cm在(0.16~0.18)mmω之间变化。Km值与D、δ有关，可按下图查得。表1列出了对应于D＝1.75~3.25的Km值

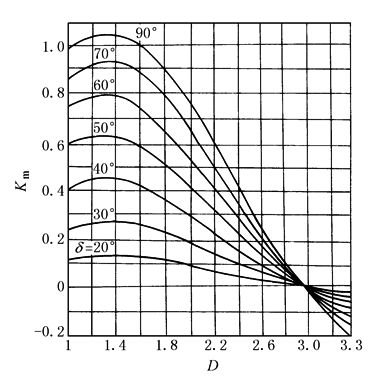

不同δ角时的D-Km曲线 |
||||||||||||
|
表1 不同抛掷指数的物料等效参振质量折算系数Km和等效阻尼系数Cm |
||||||||||||
|
D |
φd/(°) |
φz/(°) |
Kmy |
Kmx |
Km |
Cmy |
Cmx |
Cm |
||||
|
1.75 |
34.85 |
261.65 |
-0.902 |
-0.014 |
0.236 |
|
|
|
||||
|
2.00 |
30 |
289.2 |
-0.766 |
-1.805 |
0.192 |
|
|
|
||||
|
2.25 |
26.38 |
307.2 |
-0.600 |
-1.608 |
0.155 |
0.66V |
0 |
0.16V |
||||
|
2.50 |
23.58 |
333.2 |
-0.328 |
-1.410 |
0.092 |
0.726V |
0 |
0.18V |
||||
|
2.75 |
21.32 |
361.65 |
-0.044 |
-0.004 |
0.008 |
0.71V |
0 |
0.17V |
||||
|
3.00 |
19.38 |
379.47 |
-0.002 |
0 |
0 |
0.66V |
0 |
0.165V |
||||
|
3.25 |
17.92 |
395.92 |
0.360 |
0.005 |
-0.086 |
|
|
|
||||
|
注：Kmy＝b1y/mmw2By，Kmx＝b1x/mmxw2Bx，V＝mmw，Cmy＝a1y/wBy，Cmx＝a1x/wBx。 对于振动成型机的加压重锤或振动落砂机上的铸件，D＝4.6~6.36，Km变为负值，Cm变化不大，此时主要计算垂直方向的数据，Kmy和Cmy与D的关系见表2 |
||||||||||||
|
表2 不同抛掷指数的重物等效参振质量折算系数Kmy和等效阻尼系数Cmy |
||||||||||||
|
D |
φd/(°) |
φz/(°) |
Kmy |
Cmy |
||||||||
|
4.6 |
12.56 |
577.56 |
0.361 |
0.007V |
||||||||
|
4.8 |
12.02 |
610.02 |
0.35 |
0.058V |
||||||||
|
5.0 |
11.54 |
635.54 |
0.343 |
0.134V |
||||||||
|
5.2 |
11.09 |
654.09 |
0.31 |
0.2V |
||||||||
|
5.4 |
10.67 |
669.67 |
0.26 |
0.254V |
||||||||
|
5.6 |
10.29 |
683.79 |
0.198 |
0.294V |
||||||||
|
5.8 |
9.93 |
696.43 |
0.133 |
0.318V |
||||||||
|
6.0 |
9.59 |
708.59 |
0.065 |
0.327V |
||||||||
|
6.2 |
9.28 |
719.78 |
0.001 |
0.322V |
||||||||
|
6.36 |
9.05 |
729.05 |
-0.05 |
0.311V |
||||||||
|
注：V＝mmω。 总阻尼系数 C＝∑Cm 式中 ∑Cm——各阻尼系数之和 系统的阻尼系数除计算外，还可通过振动试验求得 |
||||||||||||
