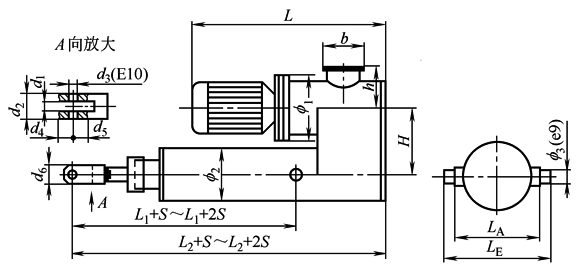

DYT(B)-C型系列外形安装尺寸

mm

型号

L

L₁

L₂

L_A

L_E

f ₁

f ₂

f ₃

h

b

H

d₁

d₂

d₃

d₄

d₅

d₆

推力F_t

范围/N

DYT□-□C

2500-4500

605

135

255

150

200

f 140

f 25

200

20

44

f 16

20

45

44

0≤F_t

＜4500

DYT□-□C

4500-7000

625

135

255

150

210

f 200

f 140

f 30

200

20

44

f 16

20

45

44

4500≤F_t

＜7000

DYT□-□C

7000-14000

685

163

283

f 30

220

20

44

f 20

20

50

44

7000≤F_t

＜14000

DYT□-□C

14000-21000

685

194

314

180

250

f 165

f 35

140

f 180

220

25

57

f 25

25

53

55

14000≤F_t

≤21000

DYT□-□C

21000-27000

685

194

314

180

250

f 250

f 165

f 35

140

f 180

220

25

57

f 25

25

53

55

21000＜F_t

＜27000

DYT□-□C

27000-40000

685

194

314

180

260

f 250

f 165

f 40

140

f 180

220

25

57

f 25

25

53

55

27000≤F_t

＜40000

DYT□-□C

40000-60000

750

247

367

210

290

f 180

f 45

150

f 180

38

70

f 35

35

70

70

40000≤F_t

＜60000

DYT□-□C

60000-80000

750

254

404

240

340

f 300

f 220

f 50

160

f 180

280

42

82

f 40

40

70

80

60000≤F_t

≤80000

DYT□-□C

80000-120000

750

294

444

240

340

f 300

f 220

f 55

160

f 200

280

52

102

f 45

45

80

90

80000＜F_t

≤120000

DYT□-□C

120000-150000

850

322

472

280

400

f 350

f 245

f 60

170

f 200

290

50

110

f 50

50

90

110

120000＜F_t

≤150000

DYT□-□C

150000-200000

850

386

536

320

440

f 350

f 273

f 60

195

f 200

320

60

120

f 60

60

100

120

150000＜F_t

≤200000

DYT□-□C

200000-250000

925

435

585

360

500

f 350

f 325

f 70

215

f 250

370

70

140

f 70

65

110

140

200000＜F_t

≤250000

注：以上数据为行程大于100mm，凡有两个数据者，横线上的为速度Ⅰ数据，横线下的为速度Ⅱ、Ⅲ数据。
