JGM型管状电加热元件 |
||||||
|
此为金属模具加热元件，安装于各种油压机、挤出机、热芯机、射芯机等模板中，或铸造、压制在金属模具中进行加热。JGM1型适用于两端接线方式。对不能进行两端接线的，可采用JGM2型。最高工作温度不应超过300℃。JGM1型、JGM2型10钢元件表面涂远红外线涂料，JGM2型不锈钢元件表面不处理。 外形尺寸及主要参数

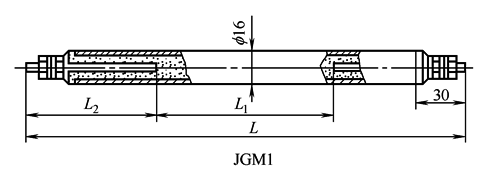

表1 |
||||||
|
型号 |
电压/V |
功率/kW |
外形尺寸/mm |
质量/kg |
||
|
L |
L1(有效) |
L2 |
||||
|
JGM1-36/0.2 |
36 |
0.2 |
260 |
120 |
70 |
0.3 |
|
JGM1-36/0.3 |
36 |
0.3 |
340 |
200 |
0.4 |
|
|
JGM1-110/0.4 |
110 |
0.4 |
390 |
250 |
0.4 |
|
|
JGM1-110/0.5 |
110 |
0.5 |
440 |
300 |
0.5 |
|
|
JGM1-220/0.6 |
220 |
0.6 |
660 |
520 |
0.9 |
|
|

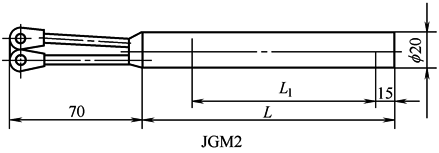

表2 |
|||||
|
型号 |
电压/V |
功率/kW |
外形尺寸/mm |
质量/kg |
|
|
L |
L1(有效) |
||||
|
JGM2-220/0.2 |
220 |
0.2 |
200 |
130 |
0.3 |
|
JGM2-220/0.35 |
0.35 |
300 |
230 |
0.5 |
|
|
JGM2-220/0.5 |
0.5 |
400 |
330 |
0.6 |
|
|
JGM2-220/0.75 |
0.75 |
500 |
430 |
0.8 |
|
|
JGM2-220/1.0 |
1.0 |
700 |
630 |
1.1 |
|
|
JGM2-220/1.2 |
1.2 |
800 |
730 |
1.3 |
|
|
JGM2-220/1.5 |
1.5 |
1000 |
930 |
1.5 |
|
